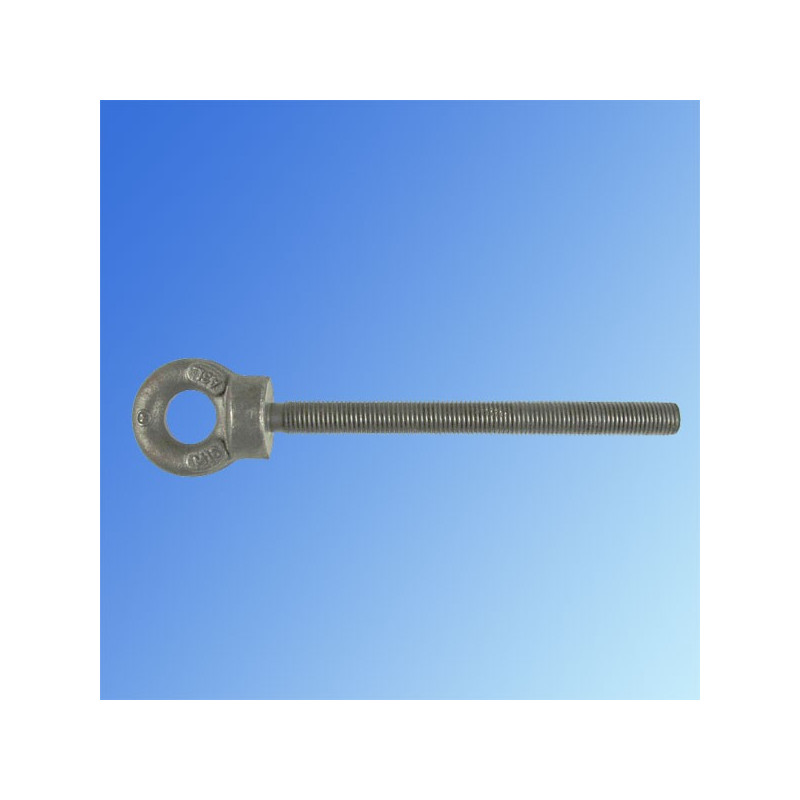

Śruba z uchem o długim gwincie WPI
  • Śruba z uchem o długim gwincie WPI

Śruba z uchem o długim gwincie WPI

ZAP WPIM10
STALIMET

Śruba z uchem i długim gwintem w zakresie: M10 ÷ M30.  Obciążenie WLL odpowiednio do  średnicy gwintu w zakresie: 0,25t ÷ 4,0t. Pełne wymiary śrub i typoszereg podane w tabeli.

Wybierz gwint
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

WPI - Śruby z uchem o długim gwincie


Oczko z długim trzpieniem gwintowanym zastosowanie jako punkt zaczepowy, kotwiczący do mocowania podczas transportu czy podnoszenia.

- bez zabezpieczenia antykorozyjnego
- współczynnik bezpieczeństwa : 5:1
- cechowany : WLL; nr partii; znak producenta; znak CE

wymiary śruby WPI



Rozmiar
M
(mm)

WLL
(t)

MBL
(kN)

B
mm

D
mm

E
mm

L
mm

Masa
(kg)

M 10

0,25

12,2

14

9

28

176

0,20

M 12

0,4

19,6

18

12

36

176

0,25

M 16

0,8

39,2

23

14

45

182

0,50

M 20

1,6

78,4

26

17

53

182

0,85

M 24

2,5

122,0

36

23

72

176

1,55

M 30

4,0

196,0

48

28

88

179

2,85

WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca


Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Szczegóły produktu
ZAP WPIM10
Załączniki
Pliki do pobrania
WPI - INSTRUKCJA

Instrukcja użytkowania śruby z uchem o długim gwincie WPI - kliknij na linku by pobrać pdf (napisany wersalikami).

Pliki do pobrania (201.98KB)
General Product Safety Regulation (UE 2023/988)

Marka: STALIMET
