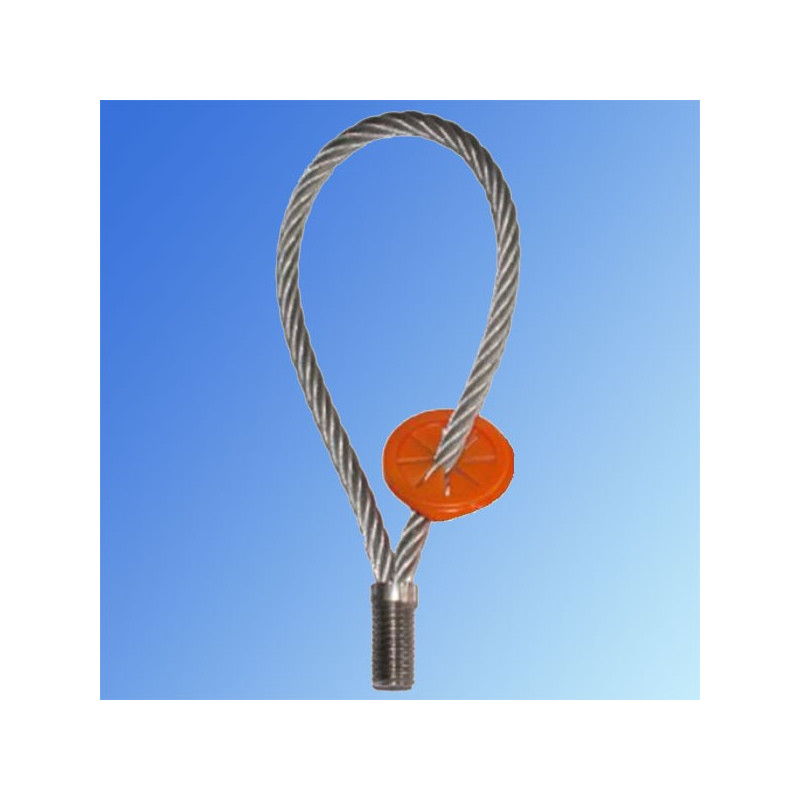

Punkt mocujacy z uchem linowym SLU
  • Punkt mocujacy z uchem linowym SLU

Punkt mocujacy z uchem linowym SLU

ZAP SLUM10
STALIMET

Śruba z uchem linowym i gwintem o średnicach: M10 ÷ M30 ; obciążenie WLL odpowiednio do średnicy gwintu w zakresie: 0,33t ÷ 4,0t. Typoszereg śrub i wymiary śrub podane w tabeli

Wybierz gwint
18,90 zł
Netto
23,25 zł Brutto
Ilość



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Opis

 SLU - Śruba z uchem linowym

- bez zabezpieczenia antykorozyjnego
- współczynnik bezpieczeństwa : 5:1
- cechowany : WLL; nr partii; znak producenta; znak

- stosowana jako punkt zaczepowy, mocujący haki itp.


Punkt mocujacy z uchem linowym SLU wymiary

Rozmiar

M

[mm]

DOR

[t]

MBL

[kN]

H

[mm]

E

[mm]

D

[mm]

W

[mm]

Masa

[kg]

M 10

0,33

16,2

114

20

5,5

38

0,05

M 12

0,5

24,5

128

22

6,0

40

0,06

M 14

0,8

39,2

155

25

6,5

55

0,08

M 16

1,2

58,8

175

28

9

58

0,1

M 20

1,6

78,5

210

35

10

65

0,2

M 24

2,5

122,6

255

45

12

80

0,4

M 30

4,0

196,1

300

58

16

87

0,9

WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca



sposób mocowania mocawaniie za pomocą  jednego punktu podwieszenia mocowanie za pomocą dwóch punktów podwiesienia mocowanie za pomocą 2 punktów i zawiesia dwucięgnowego mocowanie za pomocą 3 lub 4 punktów i zawiesia z taką ilością ciengien
Ilość cięgien 1 2 2 3 i 4
Kąt pochylenia cięgna 0° 0° 0°-45° 0°-45°
Współczynnik nośności 1 2 1,4 2,1



Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Cechy produktu
ZAP SLUM10

Specyficzne kody

MPN
ZAP SLUM10
Załączniki
Pliki do pobrania
PUNKT MOCUJĄCY SLU - INSTRUKCJA

Instrukcja użytkowania śruby z uchem linowym SLU - kliknij na linku by pobrać pdf (napisany wersalikami) lub poniżej (Pliki do pobrania).

Pliki do pobrania (270.55KB)
