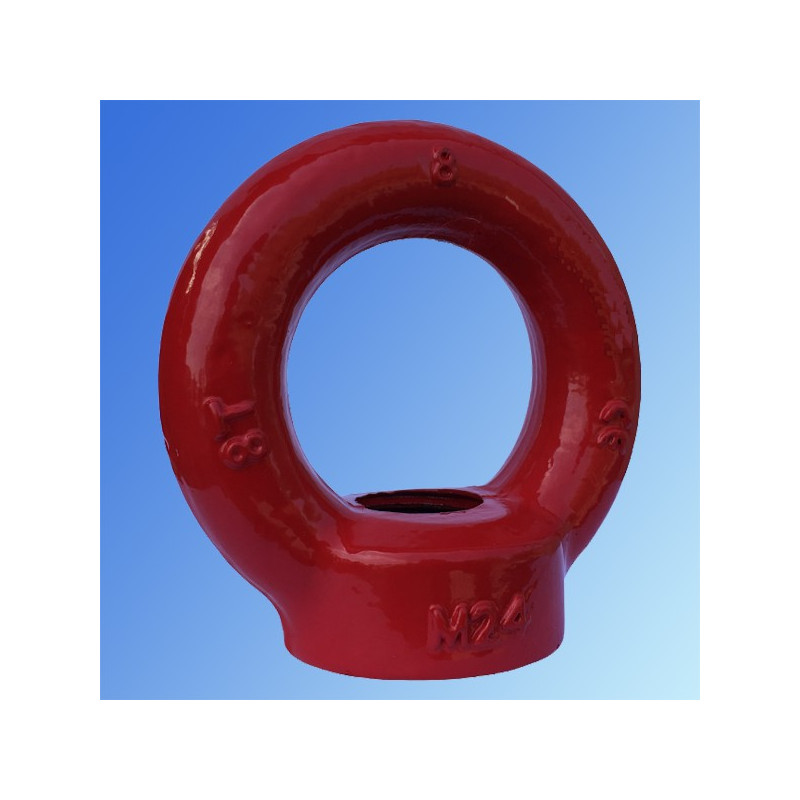

Nakrętka z uchem klasy 8
  • Nakrętka z uchem klasy 8

Nakrętka z uchem klasy 8

ZAP NU8M06
STALIMET

Nakrętka z uchem wykonywana w klasie 8 z gwintem w zakresie średnic: M6 ÷ M48 ; obciążenie WLL odpowiednio w zakresie: 0,4t ÷ 32t. Pełne wymiary nakrętki i typoszereg podane w tabeli.

Wybierz gwint
16,70 zł
Netto
20,54 zł Brutto
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis



Nakrętka z uchem klasy 8
Zastosowanie jako punkt mocujący, zaczepowy podczas transportu, podczas podnoszenia elementu.


Nakrętka z uchem klasy 8

Ø D

[mm]

DOR

[t]

A

[mm]

F

[mm]

L

[mm]

E

[mm]

Masa

[kg/szt.]

M 10 1 9,5 24 64,5 24,5 0,09
M 12 2 12 29 75 30 0,16
M 16 4 13,5 34,5 91 35 0,24
M 20 6 15,5 39 102,5 40 0,36
M 24 8 20 50 130 50 0,72
M 30 12 23 59 155 65 1,3



 Informacje:

•Wykonana w klasie 8.

•Współczynnik bezpieczeństwa: 4:1.

•Nakrętka jest wykonywana z gwintem.

•Lakierowana proszkowo na czerwono.

Cechowanie: DOR, klasa, numer partii, znak producenta, znak CE.



Metoda podnoszenia
Ilość cięgien123/4
Kąt nachylenia0˚0˚0-45˚45-60˚0-45˚45-60˚

Rozmiar M

[mm]

Moment
dokręcania
[Nm]		DOR [kg]
M 63,5 0,4 0,8 0,14 0,1 0,2 0,14
M 88 0,8 1,6 0,28 0,2 0,4 0,28
M 1016 1 2 0,35 0,25 0,5 0,35
M 1228 2 4 0,56 0,4 0,8 0,56
M 1670 4 8 1,4 1 2 1,4
M 20135 6 12 2,1 1,5 3 2,1
M 24230 8 16 2,8 2 4 2,8
M 30465 12 24 4,2 3 6 4,2



Uwaga : Element do którego będą zamontowane nakrętki, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Szczegóły produktu
ZAP NU8M06
General Product Safety Regulation (UE 2023/988)

Marka: STALIMET
