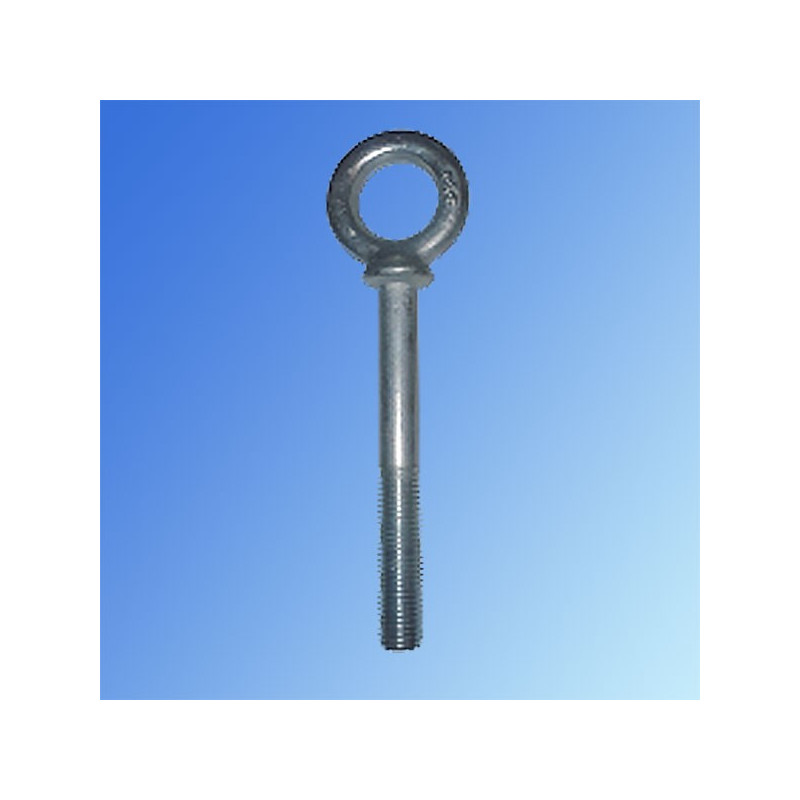

Śruba z uchem o długim gwincie WPE
  • Śruba z uchem o długim gwincie WPE

Śruba z uchem o długim gwincie WPE

ZAP WPEM10
STALIMET

Śruba z uchem i długim gwintem w zakresie: M10 ÷ M33.  Obciążenie WLL odpowiednio do  średnicy gwintu w zakresie: 0,7t ÷ 9,52t. Pełne wymiary śrub i typoszereg podane w tabeli.

Wybierz gwint
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

WPE - Śruby z uchem o długim gwincie


Oczko z długim trzpieniem gwintowanym zastosowanie jako punkt zaczepowy, kotwiczący do mocowania podczas transportu czy podnoszenia.

- bez zabezpieczenia antykorozyjnego
- współczynnik bezpieczeństwa : 4:1
- cechowany : WLL; nr partii; znak producenta; znak CE

wymiary śruby WPE



Rozmiar DOR
[t]		MBL
[kN]

 D

[mm]

A

[mm]

 B

 [mm]

 C

[mm]

 E

 [mm]

F

[mm]

G

 [mm]

Masa

[kg]

M 10x114  0,7 27,5  M10 35 8 18 63 114  9,5 0,11
M 12x152 1,18 46,3  M12 46 10 25,5 75 152 12,7 0,23
M 16x152  2,35 92,2  M16 58  13 32 78  152 15,9 0,44
M 20x152 3,26 127,9  M20 69  16 38 72 152 19,1 0,70
M 24x229 6,03 236,5  M24 93  21 51 105 229 25,4 1,70
M 30x305 9,52 373,4 M30 112 25 63 108 305 31,8 3,15
M 33x305 9,52 373,4 M33 112,3 25,6 63 114 305  32 3,25

WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca


Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Szczegóły produktu
ZAP WPEM10
Załączniki
Pliki do pobrania
WPE - INSTRUKCJA

Instrukcja użytkowania śruby z uchem o długim gwincie WPE - kliknij na linku by pobrać pdf (napisany wersalikami).

Pliki do pobrania (259.18KB)
General Product Safety Regulation (UE 2023/988)

Marka: STALIMET

16 innych produktów w tej samej kategorii:
Punkt mocujacy AOW Punkt mocujacy AOW

Indeks: ZAP AOW06

Marka: STALIMET

Punkt mocujacy AOW

 Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Posiada sprężynę blokującą opadanie ogniwa. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 20,0t. Typoszereg i wymiary w tabeli.
12,30 zł netto
15,13 zł brutto
Zobacz szczegóły Więcej Punkt mocujacy AOW
W magazynie

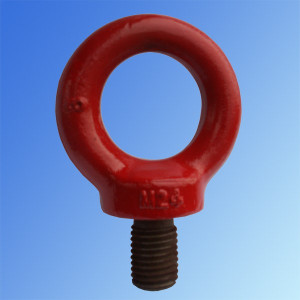

Śruby z uchem klasy 8

Indeks: ZAP SU8KM06

Marka: STALIMET

Śruby z uchem klasy 8

Śruby z uchem klasy 8 posiadają wyższy udźwig przy tym samym gwincie w porównaniu do "zwykłych śrub". Zakres średnic gwintu: M6 ÷ M30.  Obciążenie WLL odpowiednio do gwintu w zakresie: 0,4t ÷ 12t. Pełne wymiary śruby i typoszereg podane w tabeli.
16,80 zł netto
20,66 zł brutto
Zobacz szczegóły Więcej Śruby z uchem klasy 8
W magazynie

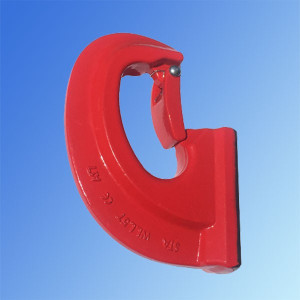

Hak do przyspawania DZO
