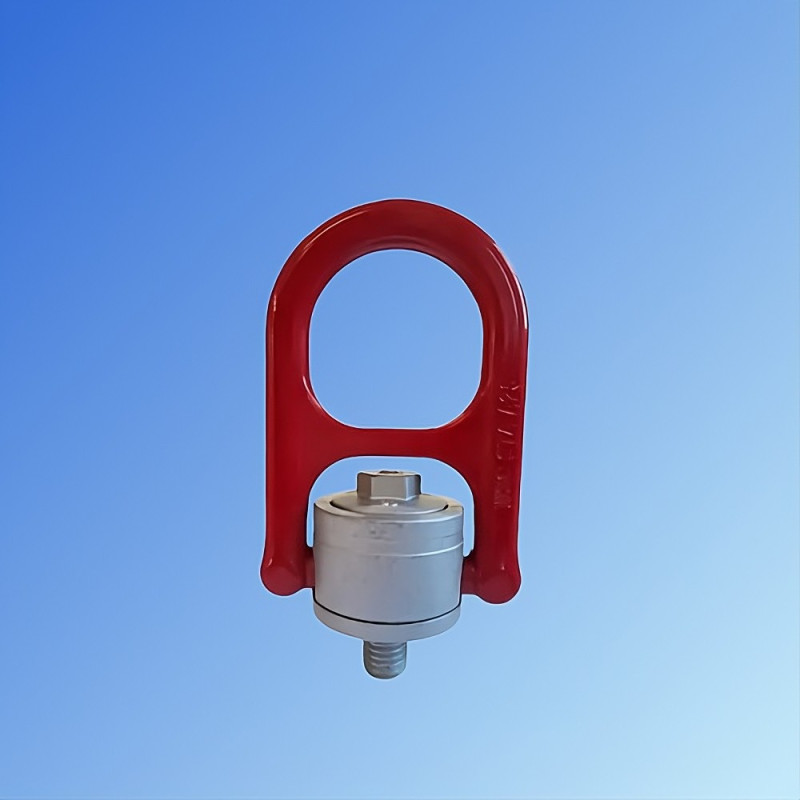

Punkt mocujący WSC - śruba calowa / krętlik z gwintem unc
  • Punkt mocujący WSC - śruba calowa / krętlik z gwintem unc

Punkt mocujacy WSC

ZAP WSC08
STALIMET

Śruba calowa z uchem obrotowo-uchylnym. Wykonywana z gwintem UNC w zakresie: 5/16 ÷ 1" ;
udźwig WLL odpowiednio w zakresie: 0,8t ÷ 7,2t. Pełne wymiary i typoszereg podane w tabeli.

Wybierz typ
189,00 zł
Netto
232,47 zł Brutto
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

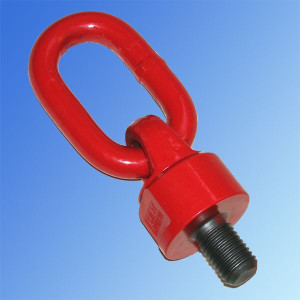

SC - Śruba calowa z uchem uchylno-obrotowym  kl. 8



- lakierowana
- wykonana w klasie 8
- współczynnik bezpieczeństwa : 4:1
- cechowany : typ; WLL; klasa; nr partii; znak producenta; znak CE

Zastosowanie punkt zaczepowy, kotwiczący do przykręcania do częsci maszyn lub naczepy ciężarówki itp. a następnie ich podnoszenia lub mocowania. Ucho obraca się o 360°, przechyla o 180°. Sześciokątna konstrukcja w górnej części śruby umożliwia łatwy montaż punktu podnoszenia na podnoszonym obiekcie. .

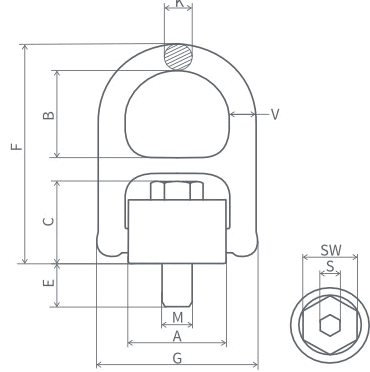

Śruba calowa z uchem uchylno-obrotowym WSC

Wymiary


Typ

WSC 08 (5/16)WSC 10 (3/8)WSC 11 (7/16)WSC 12 (1/2)WSC 14 (9/16)WSC 16 (5/8)WSC 19 (3/4)WSC 22 (7/8)WSC 25 (1)
DOR [t]  90°/0° 0,5 / 0,8 0,6 / 1 0,8 / 1,2 0,8 / 1,2 1,5 / 2,5 1,6 / 2,6 2,4 / 3,6 3,0 / 4,5 4,0 / 7,2
Gwint 5/16" - 18 3/8" - 16 7/16" 1/2" - 13 9/16" 5/8" - 11 3/4" - 10 7/8" - 9 1" - 8
E [mm] 12 15 20 20 20 23 30 36 37
A [mm] 33 33 33 33 50 50 65 65 65
M [mm] 8 9 11 12,5 14 16 19 22 25
B [mm] 35 35 35 35 55 55 66 66 66
C [mm] 30 30 30 30 46 46 58 59 59
F [mm] 85 85 85 85 130 130 160 163 163
G [mm] 27 56 56 56 85 85 109 109 109
V [mm] 10 11 11 11 15 15 18 18 19
S [mm] 6 6 6 6 8 8 10 10 10
SW [mm] 17 17 17 17 19 19 27 27 27
K [mm] 11 11 11 11 13 13 16 16 16
Moment dokręcenia [Nm] 15 15 15 15 30 30 80 90 110
Masa [kg] 0,3 0,3 0,3 0,3 1 1 2 2 2
WLL lub DOR - dopuszczalne obciążenie robocze

 MBL - minimalna siła zrywająca



 Tabele z dopuszczalnymi obciążeniami roboczymi w różnych konfiguracjach.





Kąt odchylenia

0°

90°

0°

90°

0-45°

Ilość śrub

1

1

2

2

2

Typ

Moment dokręcenia
[Nm]

Dopuszczalne obciążenie robocze (t)

WSC 08  (5/16)

15

0,8

 0,5  1,6 1  0,7

WSC 10 (3/8)

15

1

 06 2  1,2  0,84

WSC 11 (7/16)

15

1,2

 0,8  2,4  1,6 1,12

WSC 12 (1/2)

15

1,2

 0,8 2,4  1,6  1,12

WSC 14 (9/16)

30

2,5

 1,5  5,0  3,0 1,8

WSC 16 (5/8)

30

2,6

 1,6  5,2  3,2  2,24

WSC 19 (3/4)

80

3,6

 2,4 7,2 4,8  3,36

WSC 22 (7/8)

90

4,5

 3 9  6  4,2

WSC 25 (1)

110

7,2

 4  14,4 8  5,6







Kąt odchylenia

45-60°

Asymetr.

0-45°

45-60°

Asymetr.

Ilość śrub

2

3 lub 4

3 lub 4

3 lub 4

3 lub 4

Typ

Moment dokręcenia
[Nm]

 Dopuszczalne obciążenie robocze (t)

WSC 08 (5/16)

15

 0,5

 0,5  1,1 0,75 0,5

WSC 10 (3/8)

15

 0,6

 0,6   1,3 0,9  0,6

WSC 11 (7/16)

15

 0,8

 0,8  1,68  1,2  0,8

WSC 12 (1/2

15

 0,8

 0,8  1,68  1,2  0,8

WSC 14 (9/16)

30

 1,2

 1,2  2,8  2,5  1,5

WSC 16 (5/8)

30

1,6

 1,6  3,36  2,4  1,6

WSC 19 (3/4)

80

 2,4

 2,4  5  3,6  2,4

WSC 22 (7/8)

90

3

 3  6,3  4,5  3

WSC 25 (1)

110

 4

 4  8,4  6  4

Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Szczegóły produktu
ZAP WSC08
General Product Safety Regulation (UE 2023/988)

Marka: STALIMET

16 innych produktów w tej samej kategorii:

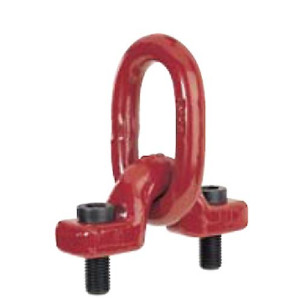

Punkt mocujacy AOR.

Indeks: ZAP AOR10

Marka: pewag

Punkt mocujacy AOR

Uchwyt do przykręcania do częsci maszyn itp. Ucho zaczepowe może być obciążane we wszystkich kierunkach. Wyposażony w gwint metryczny o rozmiarach: M16, M30, M36;  udźwig WLL o wartościach: 3.15t , 8.0t , 15.0t. Wymiary podane w tabeli.
Zobacz szczegóły Więcej Punkt mocujacy AOR
W magazynie

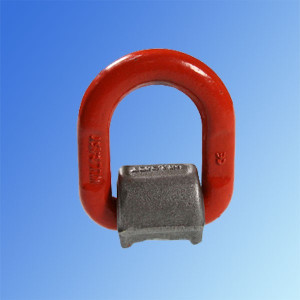

Punkt mocujacy AOW Punkt mocujacy AOW

Indeks: ZAP AOW06

Marka: STALIMET

Punkt mocujacy AOW

 Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Posiada sprężynę blokującą opadanie ogniwa. Może być obciążany we wszystkich kierunkach. Udźwig WLL w zakresie: 1,12t ÷ 20,0t. Typoszereg i wymiary w tabeli.
12,30 zł netto
15,13 zł brutto
Zobacz szczegóły Więcej Punkt mocujacy AOW
W magazynie

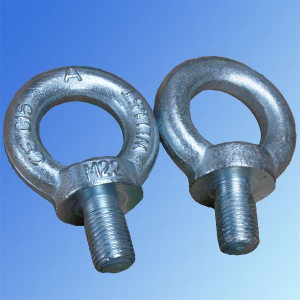

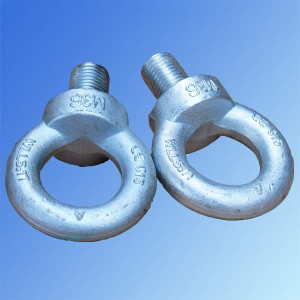

Śruba z uchem wg DIN 580 / PN-92/M-82472 Śruba z uchem wg DIN 580 / PN-92/M-82472
