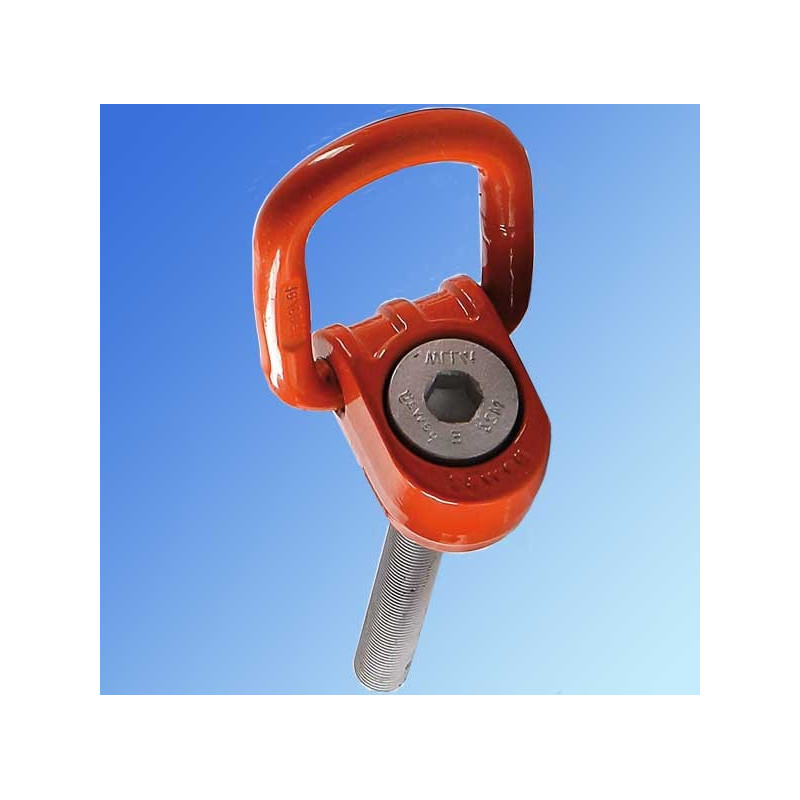

Punkt mocujacy PLAW

PLAW - Śruba z uchem obrotowo-uchylnym

Materiał wykonania w klasie 10 o podwyższonej wytrzymałości. Do przykręcania do częsci maszyn lub naczepy ciężarówki itp. Ucho obraca się i przechyla ułatwiając mocowanie ładunku. Punkt wyposażony w gwint metryczny. Stosowana jako punkt zaczepowy, kotwiczący do mocowania. Element do którego będą montowany uchwyt, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Typ	WLL t	Wymiary mm														Waga kg
		a	b	c	d	e	f	g	h	k	l	m	n	M	SW
PLAW 0,63	0,63	54	80,6	50	13	57,2	70	107,5	33	67	60,15	113,5	20	10	17	0,93
PLAW 1,5	1,5	54	80,6	50	13	57,2	70	107,5	33	67	60,15	113,5	24	16	17	0,97
PLAW 2,5	2,5	54	80,6	50	13	57,2	70	107,5	33	67	60,15	113,5	33	20	17	1



sposób mocowania
Ilość cięgien	1	2	2		3 i 4
Kąt pochylenia cięgna	0°	0°	0°-45°	45°-60°	0°-45°	45°-60°
Współczynnik nośności	1	2	1,4	1	2,1	1,5

Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
