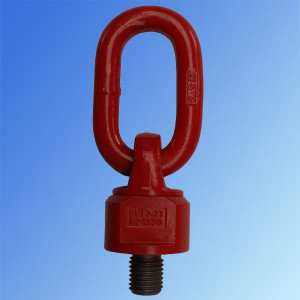

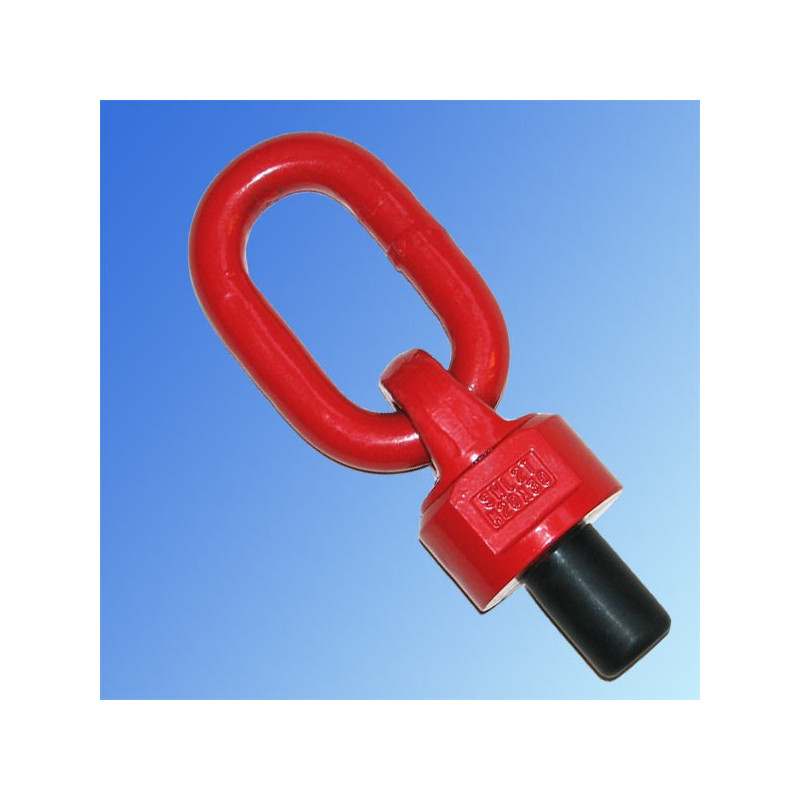

Śruba z uchem uchylno-obrotowym WSI
  • Śruba z uchem uchylno-obrotowym WSI
  • Śruba z uchem uchylno-obrotowym WSI
  • Punkt mocujacy WSI

Punkt mocujacy WSI

ZAP WSIM08
STALIMET

Śruba z uchem obrotowo-uchylnym. Wykonywana z gwintem metryczny w zakresie: M8 ÷ M56 ;
udźwig WLL odpowiednio w zakresie: 0,3t ÷ 15t. Pełne wymiary i typoszereg podane w tabeli.

Wybierz gwint
52,00 zł
Netto
63,96 zł Brutto
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

WSI - Śruba z uchem uchylno-obrotowym  kl. 8



- zabezpieczona antykorozyjnie, poprzez lakierowanie proszkowe
- współczynnik bezpieczeństwa : 4:1
- cechowany : WLL; klasa; nr partii; znak producenta; znak CE

Zastosowanie punkt zaczepowy, kotwiczący do przykręcania do częsci maszyn lub naczepy ciężarówki itp. a następnie ich podnoszenia lub mocowania. Ucho obraca się o 360°, przechyla o 180°. Wyposażona w łożyska i może być obracana przy obciążeniu.

Śruba z uchem uchylno-obrotowym WSI

Wymiary

Rozmiar
M
mm

WLL
(t)

MBL
(kN)

A
mm

B
mm

C
mm

D
mm

E
mm

L
mm

H
mm

W
mm

Masa
(kg)

0°

90°

M 8

0,6

0,3

23,5

50

28

15

13

43

13

53

36,5

0,40

M 10

1

0,5

35,3

50

28

15

13

43

18

53

36,5

0,43

M 12

1

0,5

39,2

50

28

15

13

43

18

53

36,5

0,44

M 16

2,24

1,12

78,5

55

28

15

13

43

20

53

36,5

0,46

M 20

4

2

157,0

70

35

19

16

56

30

68

49,5

1,00

M 24

6,3

3,15

247,1

85

38

22

18

66

30

79

57

1,45

M 30

10,6

5,3

415,8

85

39

23,5

20

79

35

96

66

2,20

M 36

11,8

8

462,9

113

49

27

22

86

50

108

80

3,75

M 42

15

10

588,4

115

49

28

26

89

50

108

80

4,25

M 48

16

10

588,4

115

50

28

25

90

68

110

80

4,82

M 56

24

15

-

152

117

42

32

280

84

310

117

11,6

WLL lub DOR - dopuszczalne obciążenie robocze

 MBL - minimalna siła zrywająca



 Tabele z dopuszczalnymi obciążeniami roboczymi w różnych konfiguracjach.





Kąt odchylenia

0°

90°

0°

90°

0-45°

Ilość śrub

1

1

2

2

2

Rozmiar
M
mm

Moment dokręcenia (Nm)

Dopuszczalne obciążenie robocze (t)

M 8

6

0,6

0,3

1,2

0,6

0,45

M 10

10

0,9

0,45

1,8

0,9

0,68

M 12

15

1,0

0,5

2,0

1,0

0,75

M 16

50

2,0

1,12

4,0

2,0

1,5

M 20

100

4,0

2,0

8,0

4,0

2,8

M 24

160

6,3

3,15

12,6

6,3

4,25

M 30

250

10,6

5,3

21,2

10,6

7,1

M 36

320

11,8

8,0

23,6

16,0

11,2

M 42

400

15,0

10

30,0

20,0

14,0







Kąt odchylenia

45-60°

Asymetr.

0-45°

45-60°

Asymetr.

Ilość śrub

2

3 lub 4

3 lub 4

3 lub 4

3 lub 4

Rozmiar
M
mm

Moment dokręcenia (Nm)

 Dopuszczalne obciążenie robocze (t)

M 8

6

0,3

0,3

0,66

0,45

0,3

M 10

10

0,45

0,45

1,0

0,68

0,45

M 12

15

0,5

0,5

1,1

0,75

0,5

M 16

50

1,12

1,12

2,3

1,6

1,12

M 20

100

2,0

2,0

4,0

3,0

2,0

M 24

160

3,15

3,15

6,3

4,75

3,15

M 30

250

5,3

5,3

11,2

8,0

5,3

M 36

320

8,0

8,0

16,8

12,0

8,0

M 42

400

10

10

21,2

15,0

10

Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Szczegóły produktu
ZAP WSIM08
Załączniki
Pliki do pobrania
ŚRUBA WSI - INSTRUKCJA

Instrukcja użytkowania śruby z uchem obrotowo-uchylnym typu WSI - kliknij na linku by pobrać pdf (napisany wersalikami).

Pliki do pobrania (251.2KB)
