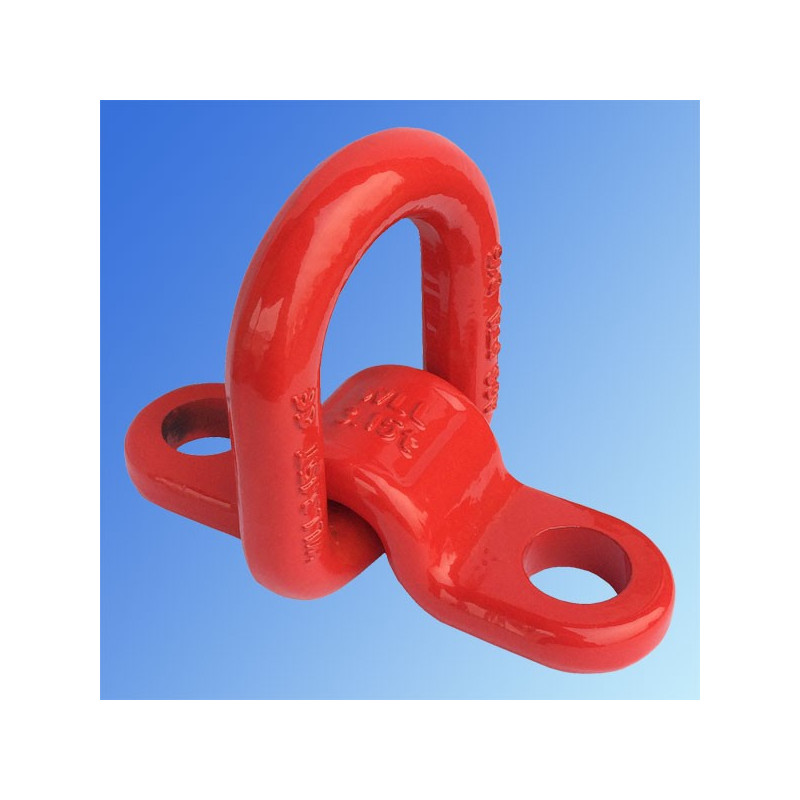

  • Uchwyt do przykręcenia - AOS

Uchwyt do przykręcenia - AOS

ZAP AOS06
STALIMET

Uchwyt do przykręcania do częsci maszyn itp. Ucho zaczepowe może być obciążane we wszystkich kierunkach. Udźwig WLL o wartościach: 1t , 3,15t , 5,30t. Pełne wymiary podane w tabeli.

Wybierz udźwig
23,30 zł
Netto
28,66 zł Brutto
Ilość



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Opis

Uchwyt do przykręcenia - AOS

  • Współczynnik bezpieczeństwa: 4:1
  • Ogniwo wykonane ze stali stopowej, korpus ze stali węglowej.
  • Zabezpieczona antykorozyjnie, poprzez lakierowanie proszkowe na czerwono.
  • Do przykręcenia na częściach maszyn.
  • Służy do podczepiania haków i mocowania lub podnoszenia.
  • Cechowany: DOR; typ; klasa; nr partii; znak producenta; znak CE



 Uchwyt do przykręcenia - AOS

TYP

DOR

t

MBL

kN

A

mm

B

mm

D

mm

F

mm

K

mm

H

mm

M

mm

L

mm

W

mm

Masa

kg/szt

AOS 6

1

39,2

36,4

72

13,5

27

105

42

15,3

125

40

0,5

AOS 10

3,15

124,0

40,6

90,5

17

33,5

130

47

21,4

153

45

0,8

AOS 13

5,3

208,0

49,6

110

22

41,5

160

58

25

186

54

1,7

 DOR– Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca

sposób mocowania mocawaniie za pomocą  jednego punktu podwieszenia mocowanie za pomocą dwóch punktów podwiesienia mocowanie za pomocą 2 punktów i zawiesia dwucięgnowego mocowanie za pomocą 3 lub 4 punktów i zawiesia z taką ilością ciengien
Ilość cięgien 1 2 2 3 i 4
Kąt pochylenia cięgna 0° 0° 0°-45° 45°-60° 0°-45° 45°-60°
Współczynnik nośności 1 2 1,4 1 2,1 1,5



Uwaga : Element do którego będą zamontowane śruby punktu, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Cechy produktu
ZAP AOS06

Specyficzne kody

MPN
ZAP AOS06
Załączniki
Pliki do pobrania
AOS - INSTRUKCJA

Instrukcja użytkowania uchwytu do przykręcenia - AOS - kliknij na linku by pobrać pdf (napisany wersalikami) lub poniżej (Pliki do pobrania).

Pliki do pobrania (231.77KB)
