Uchwyt do przyspawania - WRK
  • Uchwyt do przyspawania - WRK

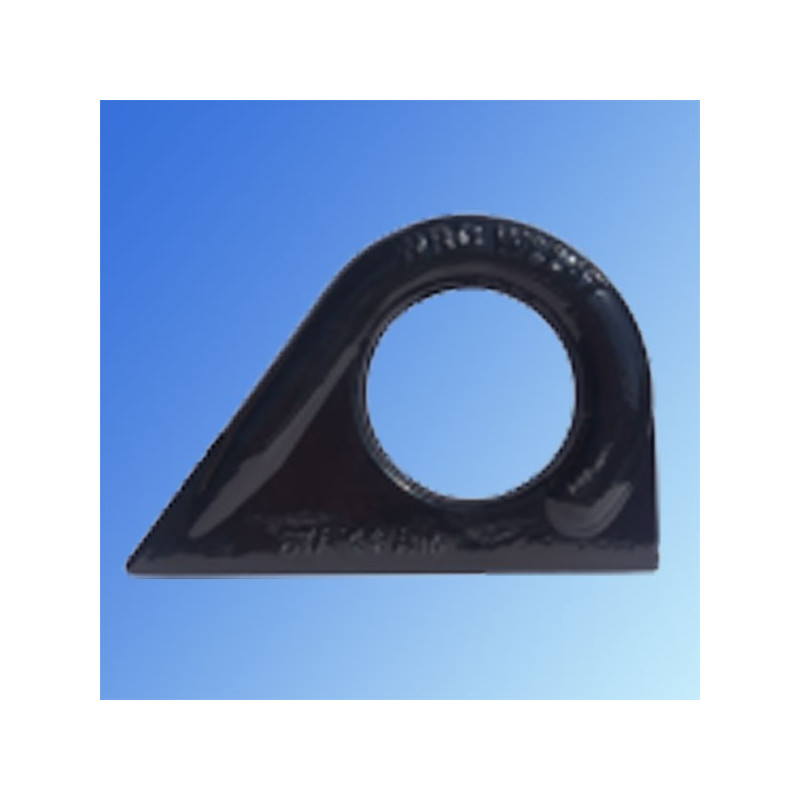

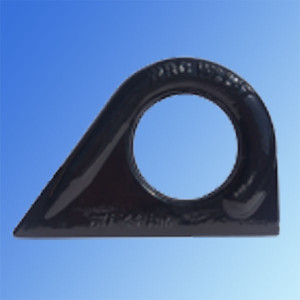

Uchwyt do przyspawania - WRK

ZAP WRK0.5
STALIMET

Uchwyt do przyspawania na częściach maszyn itp. Ucho uchylne do podczepiania haków i mocowania. Może być obciążany we wszystkich kierunkach. Udźwig - WLL w zakresie: 0,5t ÷ 4,0t. Typoszereg i wymiary w tabeli.

Wybierz udźwig
5,30 zł
Netto
6,52 zł Brutto
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

Uchwyt do przyspawania - WRK

  • Współczynnik bezpieczeństwa: 4:1.
  • Ogniwo wykonane ze stali S235JR.
  • Do przyspawania na częściach maszyn.
  • Służy do mocowania lub podnoszenia.
  • Cechowanie: DOR, typ, numer partii, znak producenta, znak CE.

 WRK uchwyt do przyspawania

KOD

DOR

[t]

MBL

[kN]

A

[mm]

B

[mm]

C

[mm]

D

[mm]

E

[mm]

Masa

[kg/szt.]

WRK 0,5 0,5 19,6 88 13 31 44 7 0,17
WRK 1 1,0 39,2 111 15 42 55 8 0,29
WRK 2 2,0 78,4 132 18 44 61 9 0,52
WRK 4 4,0 156,9 165 25 65 88 14 1,35

DOR – Dopuszczalne obciążenie robocze.

MBL – Minimalna siła zrywająca


sposób mocowania mocawaniie za pomocą jednego punktu podwieszenia mocowanie za pomocą dwóch punktów podwiesienia mocowanie za pomocą 2 punktów i zawiesia dwucięgnowego mocowanie za pomocą 3 lub 4 punktów i zawiesia z taką ilością ciengien
Ilość cięgien 1 2 2 3 i 4
Kąt pochylenia cięgna 0° 0° 0°-45° 45°-60° 0°-45° 45°-60°
Współczynnik nośności 1 2 1,4 1 2,1 1,5



Uwaga : Element do którego będą zamontowane punkty, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Szczegóły produktu
ZAP WRK0.5
Załączniki
Pliki do pobrania
WRC i WRK - INSTRUKCJA

Instrukcja użytkowania uchwytu do przyspawania typu WRC i WRK - kliknij na linku by pobrać pdf (napisany wersalikami).

Pliki do pobrania (801.54KB)
