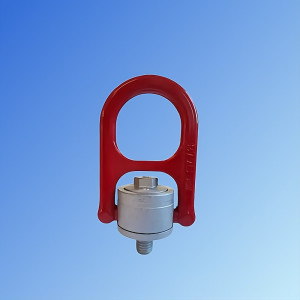

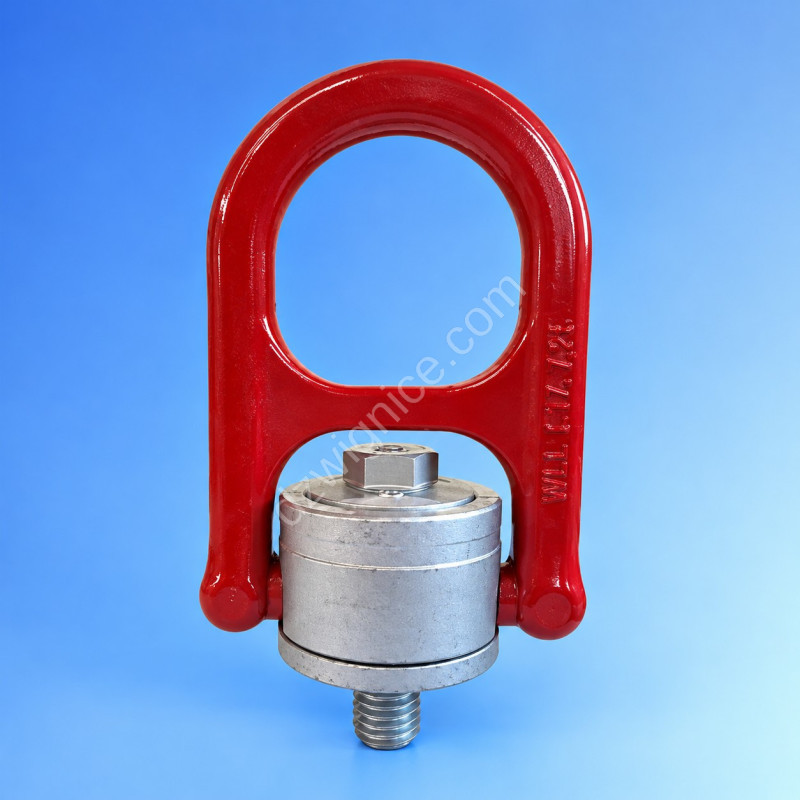

Calowa śruba z uchem obrotowo-uchylnym WSC z gwintem UNC od 5/16" do 1", klasa 8, DOR 0,5–4 t. Ucho obraca się o 360° i przechyla o 180°; łożyskowana – można ją obracać pod obciążeniem.

Wybierz typ
166,30 zł
Netto
204,55 zł Brutto
Ilość



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Opis

Śruba z uchem obrotowo-uchylnym WSC UNC

Śruba z uchem obrotowo-uchylnym WSC UNC to profesjonalny, calowy punkt mocujący stosowany jako punkt zaczepowy do podnoszenia części maszyn oraz zabezpieczania ładunków. Konstrukcja ta charakteryzuje się zastosowaniem amerykańskiego gwintu grubozwojnego UNC, co odróżnia ją od standardowych wersji z gwintem metrycznym.

  • Gwint calowy UNC od 5/16" do 1".
  • Wykonana w klasie 8, spełnia wymagania normy EN 1677-1.
  • Współczynnik bezpieczeństwa 4:1.
  • Ucho obraca się o 360° i przechyla o 180°.
  • Śruba jest wyposażona w łożyska i może być obracana pod obciążeniem.
  • Sześciokątna konstrukcja w górnej części śruby ułatwia montaż punktu na podnoszonym obiekcie.
  • 100% elementów badanych metodą magnetyczno-proszkową (MPI).
  • Maksymalnie 20 000 cykli pracy.
  • Temperatura pracy od -20°C do +200°C.
  • Zabezpieczona antykorozyjnie – lakierowana proszkowo na czerwono.
  • Cechowanie: typ, DOR, klasa, numer partii, znak producenta, znak CE.

Śruba z uchem obrotowo-uchylnym WSC UNC - rysunek wymiarowy

Typ

DOR*

[t]

Gwint

UNC

M

[mm]

Moment

[Nm]

Masa

[kg]

WSC 08 (5/16)

0,5

5/16" - 18

8

15

0,3

WSC 10 (3/8)

0,6

3/8" - 16

9

15

0,3

WSC 11 (7/16)

0,8

7/16" - 14

11

15

0,3

WSC 12 (1/2)

0,8

1/2" - 13

12,5

15

0,3

WSC 14 (9/16)

1,5

9/16" - 12

14

30

1

WSC 16 (5/8)

1,6

5/8" - 11

16

30

1

WSC 19 (3/4)

2,4

3/4" - 10

19

80

2

WSC 22 (7/8)

3,0

7/8" - 9

22

90

2

WSC 25 (1)

4,0

1" - 8

25

110

2

* DOR (WLL) – dopuszczalne obciążenie robocze jednej śruby obciążonej pod kątem 90°. Obciążenia w innych konfiguracjach – tabele poniżej.

Wymiary [mm]

Typ

E

A

B

C

F

G

V

S

SW

K

WSC 08 (5/16)

12

33

35

30

85

56

10

6

13

11

WSC 10 (3/8)

15

33

35

30

85

56

10

6

13

11

WSC 11 (7/16)

20

33

35

30

85

56

10

6

13

11

WSC 12 (1/2)

20

33

35

30

85

56

10

6

13

11

WSC 14 (9/16)

20

50

55

46

130

85

15

8

19

13

WSC 16 (5/8)

23

50

55

46

130

85

15

8

19

13

WSC 19 (3/4)

30

65

66

58

160

109

18

10

27

16

WSC 22 (7/8)

36

65

66

59

163

109

18

10

27

16

WSC 25 (1)

37

65

66

59

163

109

19

10

27

16

Dopuszczalne obciążenie robocze w różnych konfiguracjach

0°, śrub: 1

90°, śrub: 1

0°, śrub: 2

90°, śrub: 2

0-45°, śrub: 2

Kąt odchylenia

0°

90°

0°

90°

0-45°

Ilość śrub

1

1

2

2

2

Typ

Moment dokręcenia [Nm]

DOR [t]

WSC 08 (5/16)

15

0,8

0,5

1,6

1

0,7

WSC 10 (3/8)

15

1

0,6

2

1,2

0,84

WSC 11 (7/16)

15

1,2

0,8

2,4

1,6

1,12

WSC 12 (1/2)

15

1,2

0,8

2,4

1,6

1,12

WSC 14 (9/16)

30

2,5

1,5

5,0

3,0

1,8

WSC 16 (5/8)

30

2,6

1,6

5,2

3,2

2,24

WSC 19 (3/4)

80

3,6

2,4

7,2

4,8

3,36

WSC 22 (7/8)

90

4,5

3

9

6

4,2

WSC 25 (1)

110

7,2

4

14,4

8

5,6

45-60°, śrub: 2

asymetr., śrub: 2

0-45°, śrub: 3 lub 4

45-60°, śrub: 3 lub 4

asymetr., śrub: 3 lub 4

Kąt odchylenia

45-60°

asymetr.

0-45°

45-60°

asymetr.

Ilość śrub

2

2

3 lub 4

3 lub 4

3 lub 4

Typ

Moment dokręcenia [Nm]

DOR [t]

WSC 08 (5/16)

15

0,5

0,5

1,1

0,75

0,5

WSC 10 (3/8)

15

0,6

0,6

1,3

0,9

0,6

WSC 11 (7/16)

15

0,8

0,8

1,68

1,2

0,8

WSC 12 (1/2)

15

0,8

0,8

1,68

1,2

0,8

WSC 14 (9/16)

30

1,2

1,2

2,8

2,5

1,5

WSC 16 (5/8)

30

1,6

1,6

3,36

2,4

1,6

WSC 19 (3/4)

80

2,4

2,4

5

3,6

2,4

WSC 22 (7/8)

90

3

3

6,3

4,5

3

WSC 25 (1)

110

4

4

8,4

6

4

Zastosowanie

  • Podnoszenie części maszyn i urządzeń z otworami gwintowanymi calowymi (UNC).
  • Punkt kotwiczący do mocowania i zabezpieczania ładunków, np. na naczepach ciężarówek.

Uwaga

Element, do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Szczegóły produktu
ZAP WSC08
