Punkt mocujacy RGS
  • Punkt mocujacy RGS

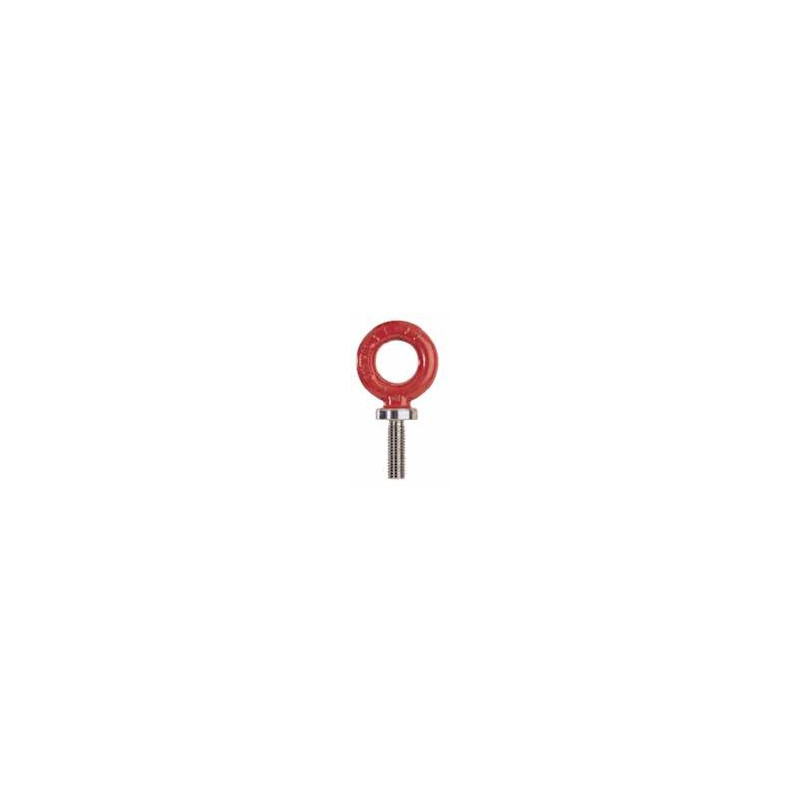

Punkt mocujacy RGS

ZAP RGS08
pewag

Śruba z uchem RGS do mocowania maszyn itp. Zakres średnicy gwintu: M8 ÷ M24 , a odpowiedni zakres udźwigu WLL: 0,4t ÷ 4,0t. Klasa 8.

Wybierz gwint
Ilość



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Opis

RGS- Śruba z uchem kl.8


Używana jako punkt mocujący, zaczepowy podczas podnoszenia. Punkt kotwiczący montowany do maszyn lub ich części. Materiał wykonania w klasie 8.

wymiary punktu mocującego RGS

TYPDopuszczalne
obciążenie WLL kg		M
mm		d
mm		A
mm		B
mm		s
mm		Waga
kg
RGS-8 400 8 20 36 24 8 0,06
RGS-10 700 10 22 42 30 10 0,10
RGS-12 1000 12 26,7 51 36 12 0,20
RGS-14 1200 14 30 58 40 14 0,30
RGS-16 1500 16 36 66 53 16 0,40
RGS-20 2500 20 40 76 58 18 0,70
RGS-24 4000 24 54 98 82 22 1,32



Rozmiar Dopuszczalne obciążenie robocze [kg]
0° 0° 0° 0° 0°-45° 45°-60° 0°-45° 45°-60° 0°-45° 0°-45°
M 8 400 --- 800 --- --- --- --- --- --- ---
M 10 700 --- 1 400 --- --- --- --- --- --- ---
M 12 1 000 --- 2 000 --- --- --- --- --- --- ---
M 14 1 200 --- 2 400 --- --- --- --- --- --- ---
M 16 1 500 --- 3 000 --- --- --- --- --- --- ---
M 20 2 500 --- 5 000 --- --- --- --- --- --- ---
M 24 4 000 --- 8 000 --- --- --- --- --- --- ---



Uwaga : Element do którego będą zamontowane śruby, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.
