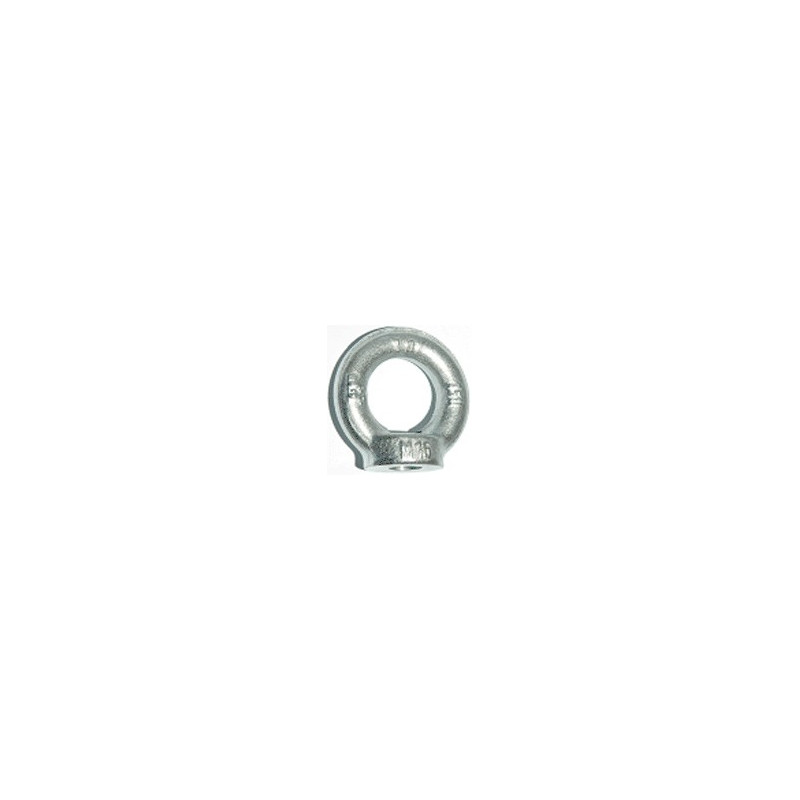

Nakrętka z uchem wg DIN 582
  • Nakrętka z uchem wg DIN 582

Nakrętka z uchem wg DIN 582

ZAP NUM06
STALIMET

Nakrętka z uchem wykonywana z gwintem w zakresie średnic: M6 ÷ M72 ; obciążenie WLL odpowiednio w zakresie: 0,07t ÷ 21t. Pełne wymiary nakrętki i typoszereg podane w tabeli.

Wybierz gwint
2,60 zł
Netto
3,20 zł Brutto
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

Nakrętka z uchem wg DIN 582.


Zastosowanie jako punkt mocujący, zaczepowy podczas transportu, podczas podnoszenia elementu.


Nakrętka z uchem wg DIN 582

Ø D
mm		WLL
[t]		A
mm		F
mm		L
mm		E
mm		kg/szt
M 8 0,14 8 20 36 20 0,05
M 10 0,23 10 25 45 25 0,09
M 12 0,34 12 30 53 30 0,16
M 16 0,7 14 35 62 35 0,24
M 20 1,2 16 40 71 40 0,36
M 24 1,8 20 50 90 50 0,72
M 30 3,2 24 60 109 65 1,32
M 36 4,6 28 70 128 75 2,08
M 42 6,3 32 80 147 85 3,11
M 48 8,6 38 90 168 100 5,02
M 56 11,5 42 100 187 110 6,90
M 64 16,0 48 110 208 120 9,30



 Informacje:

•Wykonana zgodnie z normą DIN 582 ze stali węglowej C15.

•Współczynnik bezpieczeństwa: 6:1.

•Nakrętka jest wykonywana z gwintem.

•Ocynkowana galwanicznie.

Cechowanie: DOR, materiał, numer partii, znak producenta, znak CE.



Rozmiar Dopuszczalne obciążenie robocze [kg]
0° 0° 0° 0° 0°-45° 45°-60° 0°-45° 45°-60° 0°-45° 0°-45°
M 8 140 --- 280 --- --- --- --- --- --- ---
M 10 230 --- 460 --- --- --- --- --- --- ---
M 12 340 --- 680 --- --- --- --- --- --- ---
M 16 700 --- 1 400 --- --- --- --- --- --- ---
M 20 1 200 --- 2 400 --- --- --- --- --- --- ---
M 24 1 800 --- 3 600 --- --- --- --- --- --- ---
M 30 3 600 --- 7 200 --- --- --- --- --- --- ---
M 36 5 100 --- 10 200 --- --- --- --- --- --- ---
M 42 7 000 --- 14 000 --- --- --- --- --- --- ---
M 48 8 600 --- 17 200 --- --- --- --- --- --- ---
M 56 11 500 --- 23 000 --- --- --- --- --- --- ---
M 64 16 000 --- 32 000 --- --- --- --- --- --- ---



Uwaga : Element do którego będą zamontowane nakrętki, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Szczegóły produktu
ZAP NUM06
Załączniki
Pliki do pobrania
NAKRĘTKA Z UCHEM - INSTRUKCJA

Instrukcja użytkowania nakrętki z uchem wg DIN 582 - kliknij na linku by pobrać pdf (napisany wersalikami).

Pliki do pobrania (513.91KB)
