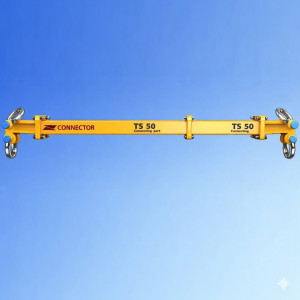

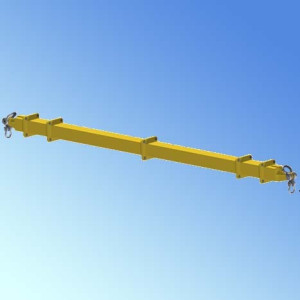

Trawersa rozporowa modułowa skręcana TS
  • Trawersa rozporowa modułowa skręcana TS
  • Trawersa rozporowa modułowa skręcana TS - moduły

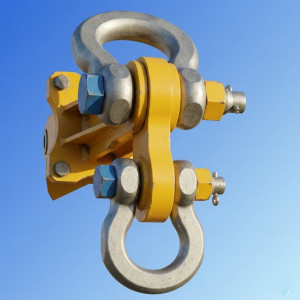

  • człon końcowy z łącznikiem - trawersy rozporowej skręcanej TS
  • Trawersa rozporowa skręcana TS 6
  • Trawersa rozporowa modułowa skręcana TS
  • Trawersa rozporowa modułowa skręcana TS

Trawersa rozporowa skręcana TS 34

ZAT TS
MIPROMET

Komplet umożliwia skręcenie trawersy o długości od 1,0 m do 14,0 m ze skokiem co 0,5m.
Udźwig zmienny 34,0t-9,0t zależny od długości trawersy i kąta odchylenia zawiesi.

Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

Trawersa rozporowa modułowa skręcana TS 34



  • Belka trawersowa do transportu długich ładunków i innych.

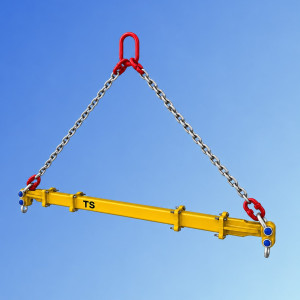

  • Sposób podczepienia trawersy - przeznaczona do współpracy z zawiesiem 2-cięgnowym (maksymalny kąt odchylenia od pionu - 45°).
  • Sposób podczepienia ładunku - szakle na końcach trawersy.
  • Temperatura pracy od -20°C do +100°C.
  • Spełnia przepisy Dyrektywy Maszynowej Rady Unii Europejskiej: 2006/42/WE
  • Wykonana wg. zharmonizowanej normy : PN-EN 13155
  • Cechowanie: znak wytwórcy, znak CE, numer fabryczny, rok produkcji, udźwig, rozmiar, masa.



Trawersa sprzedawana z osprzętem w postaci czterech szakli na modułach krańcowych oraz zestawu śrub łączeniowych.

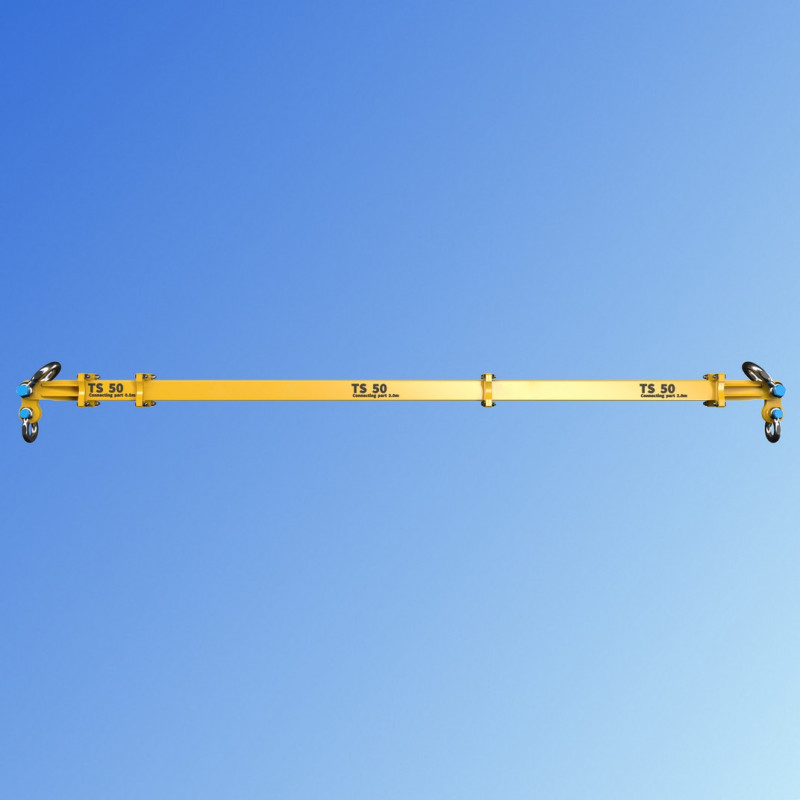

Rozstaw roboczy regulowany za pomocą zestawienia modułów o różnej długości.
DOR zależy od długości trawersy oraz kąta zawiesia, na którym trawersa jest podwieszona (podany w tabeli).
Maksymalna dozwolona ilość członów łączących pomiędzy członami końcowymi wynosi 5.


* Oferta dotyczy samej trawersy, bez zawiesi.



Trawersa rozporowa modułowa skręcana TS

 Tabela wymiarów trawersy

OpisTS 34
Udźwig max 34t
Długość max 14m
Człony łączące

(Maksymalna dozwolona ilość członów łączących
pomiędzy członami końcowymi wynosi 5)		 4,0m (137kg)
3,0m (107kg)
2,0m (77kg)
1,0m (47kg)
0,5m (32kg)
Człony końcowe 2x0,5m (2x35kg)
Łączniki (masa) 2x11kg
Szakle górne 2xBX25 (2x14kg)
Szakle dolne 2xBX17 (2x9kg)
Wymiar A [mm] 500
Wymiar B out [mm] 493
Wymiar B int [mm] 461
Wymiar C [mm] 260
Śruby mocujące M20x80
8.8





Tabela nośności i masy własnej trawersy:



TS 34
Długość
[m]		DOR [t]Masa max
[kg]
45°30°
0,5 — — —
1,0 34 34 138
1,5 34 34 170
2,0 34 34 202
2,5 34 34 234
3,0 34 34 266
3,5 34 34 298
4,0 34 34 313
4,5 34 34 328
5,0 34 34 343
5,5 34 34 358
6,0 34 34 373
6,5 30 34 388
7,0 26 34 403
7,5 23 34 418
8,0 20 34 433
8,5 18 31 448
9,0 16 27 463
9,5 14 24 478
10,0 12 22 493
10,5 11 19 508
11,0 10 17 523
11,5 9 16 538
12,0 8 14 553
12,5 7 13 568
13,0 6,5 11 583
13,5 6 10 598
14,0 5,5 9 613

 DOR - dopuszczalne obciążenie robocze
