Trawersa rozporowa skręcana TS 70

ZAT TS
MIPROMET

Komplet umożliwia skręcenie trawersy o długości od 1,0 m do 20,0 m ze skokiem co 0,5m.
Udźwig zmienny 70,0t-12,0t zależny od długości trawersy i kąta odchylenia zawiesi.

Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

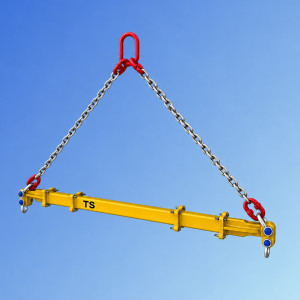

Trawersa rozporowa modułowa skręcana TS 70



  • Belka trawersowa do transportu długich ładunków i innych.
  • Sposób podczepienia trawersy - przeznaczona do współpracy z zawiesiem 2-cięgnowym (maksymalny kąt odchylenia od pionu - 45°).
  • Sposób podczepienia ładunku - szakle na końcach trawersy.
  • Temperatura pracy od -20°C do +100°C.
  • Spełnia przepisy Dyrektywy Maszynowej Rady Unii Europejskiej: 2006/42/WE
  • Wykonana wg. zharmonizowanej normy : PN-EN 13155
  • Cechowanie: znak wytwórcy, znak CE, numer fabryczny, rok produkcji, udźwig, rozmiar, masa.



Trawersa sprzedawana z osprzętem w postaci czterech szakli na modułach krańcowych oraz zestawu śrub łączeniowych.
Rozstaw roboczy regulowany za pomocą zestawienia modułów o różnej długości.
DOR zależy od długości trawersy oraz kąta zawiesia, na którym trawersa jest podwieszona  (podany w tabeli).
Maksymalna dozwolona ilość członów łączących pomiędzy członami końcowymi wynosi 5.


* Oferta dotyczy samej trawersy, bez zawiesi.

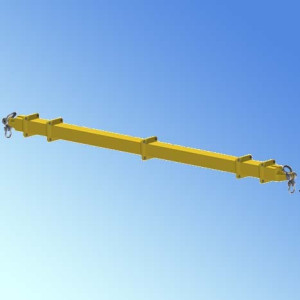

Trawersa rozporowa modułowa skręcana TS

 Tabela wymiarów trawersy

OpisTS 70
Udźwig max 70t
Długość max 20m

Człony łączące

(Maksymalna dozwolona ilość członów łączących
pomiędzy członami końcowymi wynosi 5)		 6,0m (363kg)
4,0m (258kg)
3,0m (205kg)
2,0m (152kg)
1,0m (100kg)
0,5m (73kg)

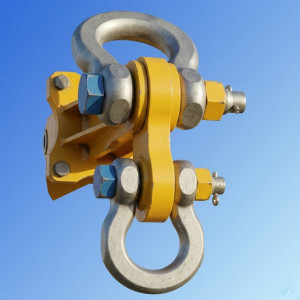

Człony końcowe 2x0,5m (2x72kg)
Łączniki (masa) 2x25kg
Szakle górne 2xBX55 (2x39kg)
Szakle dolne 2xBX35 (2x39kg)
Wymiar A [mm] 500
Wymiar B out [mm] 805
Wymiar B int [mm] 748
Wymiar C [mm] 350
Śruby mocujące M24x90
8.8





Tabela nośności i masy własnej trawersy:



TS 70
Długość
[m]		DOR [t]Masa max
[kg]
45°30°
0,5 — — —
1,0 70 70 308
1,5 70 70 381
2,0 70 70 454
2,5 70 70 527
3,0 70 70 600
3,5 70 70 673
4,0 70 70 700
4,5 70 70 727
5,0 70 70 754
5,5 70 70 781
6,0 70 70 808
6,5 70 70 833
7,0 70 70 860
7,5 67 70 885
8,0 60 70 912
8,5 54 70 937
9,0 49 70 964
9,5 44 70 989
10,0 40 69 1 016
10,5 36 62 1 043
11,0 32 56 1 070
11,5 29 51 1 095
12,0 27 47 1 122
12,5 24 42 1 149
13,0 22 39 1 176
13,5 20 35 1 201
14,0 18 32 1 228
14,5 17 30 1 255
15,0 15 27 1 282
15,5 14 25 1 307
16,0 13 23 1 334
16,5 12 21 1 360
17,0 11 19 1 387
17,5 10 18 1 413
18,0 9,5 16 1 440
18,5 9 15 1 465
19,0 8 14 1 492
19,5 7,5 13 1 518
20,0 7 12 1 545

 DOR - dopuszczalne obciążenie robocze

Szczegóły produktu
ZAT TS
General Product Safety Regulation (UE 2023/988)

Marka: MIPROMET

16 innych produktów w tej samej kategorii:
Trawers TR A-M 0,5t

Indeks: ZT TRA-M030.010

Marka: MIPROMET

Trawers TR A-M 3t

Trawers o udźwigu WLL=3000kg i stałej długości. Belka trawersowa zakończona hakami i podczepiana na uchu haka.  Długości belki trawersowej podano w tabeli.
1 714,00 zł netto
2 108,22 zł brutto
Zobacz szczegóły Więcej Trawers TR A-M 3t
W magazynie
TWZ-S – Trawers do wózka widłowego TWZ-S – Trawers do wózka widłowego

Indeks: ZUMTWZ-S1000

Marka: MIPROMET

Trawers TWZ-S

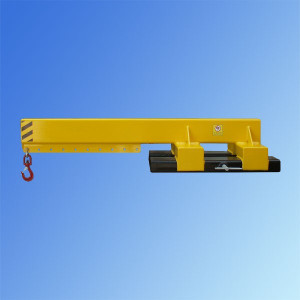

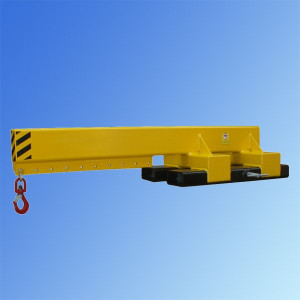

Trawers do wózka widłowego z wysięgnikiem. Od 1t do 8t. Udźwig zależny od położenia wysięgnika. Typoszereg i dane techniczne w tabeli.
3 456,40 zł netto
4 251,37 zł brutto
Zobacz szczegóły Więcej Trawers TWZ-S
W magazynie

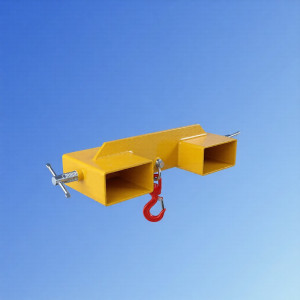

Trawers TWD 1,5T Trawers TWD 1,5T

Indeks: ZUMTWD1.5

Marka: MIPROMET

Trawers TWD

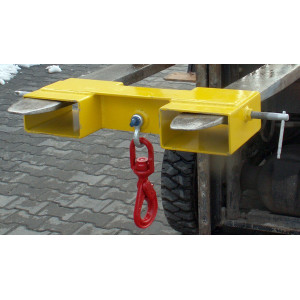

Trawers na dwie widły wózka widłowego o udźwigach w typoszeregu: 1,5t, 3t, 5t i 8t. Hak obrotowy na środku trawersy. Szczegółowe dane typoszeregu w tabeli.
