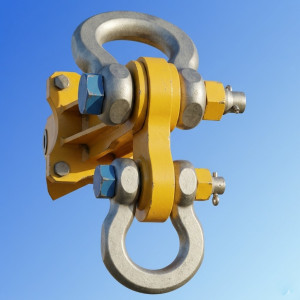

  • człon końcowy z łącznikiem - trawersy rozporowej skręcanej TS
  • Trawersa rozporowa skręcana TS 6
  • Trawersa rozporowa modułowa skręcana TS
  • Trawersa rozporowa modułowa skręcana TS

Trawersa rozporowa skręcana TS 12

ZAT TS
MIPROMET

Komplet umożliwia skręcenie trawersy o długości od 0,5 m do 7,0 m ze skokiem co 0,5m.
Udźwig zmienny 12,0t-6,0t zależny od długości trawersy i kąta odchylenia zawiesi.

Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

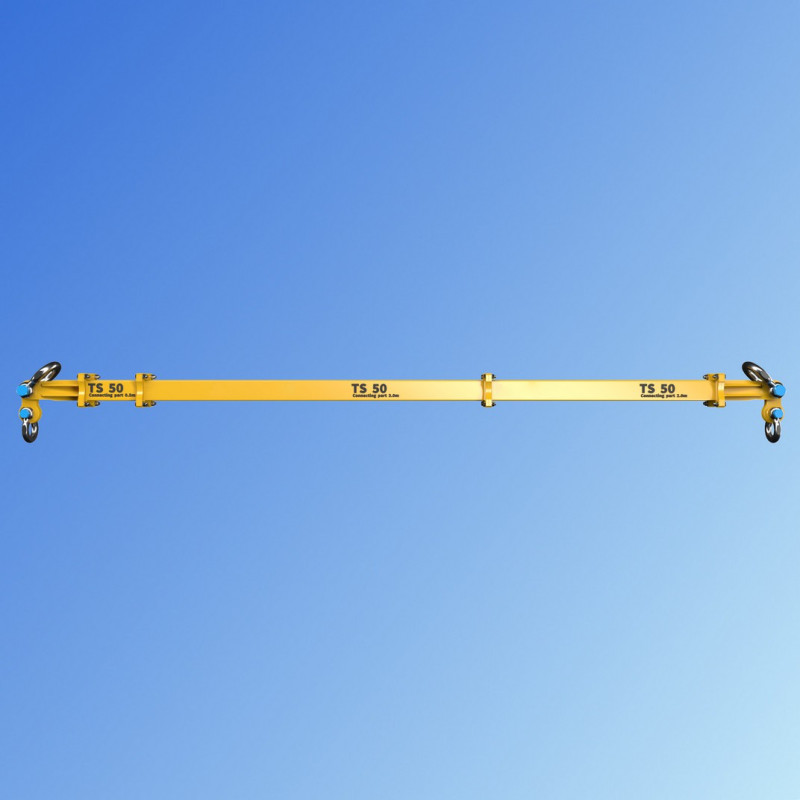

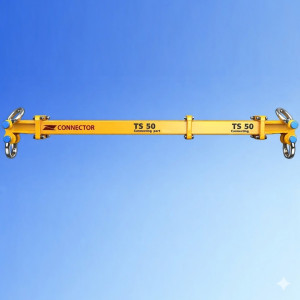

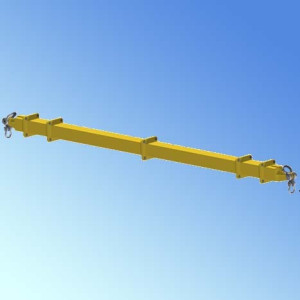

Trawersa rozporowa modułowa skręcana TS 12



  • Belka trawersowa do transportu długich ładunków i innych.

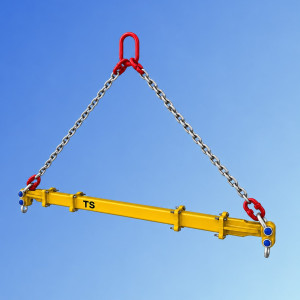

  • Sposób podczepienia trawersy - przeznaczona do współpracy z zawiesiem 2-cięgnowym (maksymalny kąt odchylenia od pionu - 45°).
  • Sposób podczepienia ładunku - szakle na końcach trawersy.
  • Temperatura pracy od -20°C do +100°C.
  • Spełnia przepisy Dyrektywy Maszynowej Rady Unii Europejskiej: 2006/42/WE
  • Wykonana wg. zharmonizowanej normy : PN-EN 13155
  • Cechowanie: znak wytwórcy, znak CE, numer fabryczny, rok produkcji, udźwig, rozmiar, masa.



Trawersa sprzedawana z osprzętem w postaci czterech szakli na modułach krańcowych oraz zestawu śrub łączeniowych.
Rozstaw roboczy regulowany za pomocą zestawienia modułów o różnej długości.
DOR zależy od długości trawersy oraz kąta zawiesia, na którym trawersa jest podwieszona  (podany w tabeli).
Maksymalna dozwolona ilość członów łączących pomiędzy członami końcowymi wynosi 5.


* Oferta dotyczy samej trawersy, bez zawiesi.



Trawersa rozporowa modułowa skręcana TS

 Tabela wymiarów trawersy

OpisTS 12
Udźwig max 12t
Długość max 7m
Człony łączące

(Maksymalna dozwolona ilość członów łączących
pomiędzy członami końcowymi wynosi 5)		 2,0m (30kg)
1,0m (17kg)
0,5m (10kg)
0,25m (7kg)
Człony końcowe 2x0,25m (2x6,5kg)
Łączniki (masa) 2x2,5kg
Szakle górne 2xBX9.5 (2x3,5kg)
Szakle dolne 2xBX6.5 (2x1,5kg)
Wymiar A [mm] 250
Wymiar B out [mm] 312
Wymiar B int [mm] 293
Wymiar C [mm] 148
Śruby mocujące M12x50
8.8





Tabela nośności i masy własnej trawersy:



TS 12
Długość
[m]		DOR [t]Masa max
[kg]
45°30°
0,5 12 12 25
1,0 12 12 42
1,5 12 12 56
2,0 12 12 66
2,5 12 12 72
3,0 12 12 78
3,5 12 12 85
4,0 11 12 92
4,5 9 12 99
5,0 7 12 106
5,5 6 10 113
6,0 5 9 119
6,5 4 7 126
7,0 3,5 6 132

 DOR - dopuszczalne obciążenie robocze
