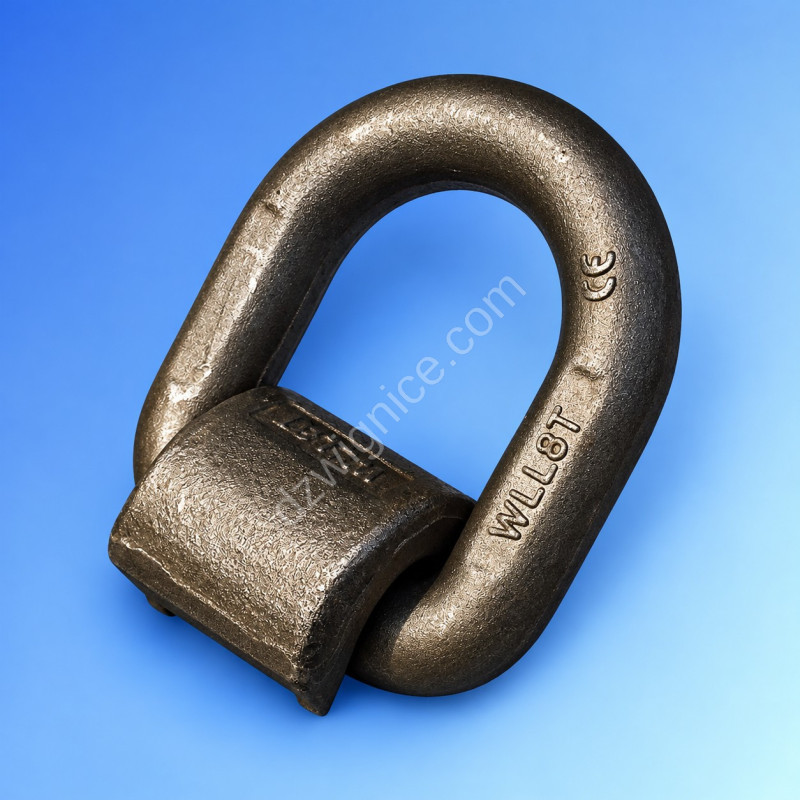

Punkt mocujący AOW BLACK do przyspawania – widok z przodu
  • Punkt mocujący AOW BLACK do przyspawania – widok z przodu
  • Punkt mocujący AOW BLACK do przyspawania – widok od podstawy

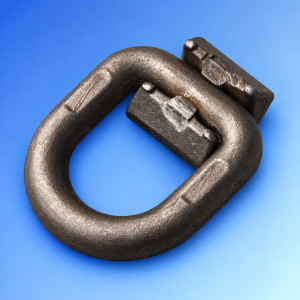

  • Punkt mocujący AOW BLACK do przyspawania – widok od spodu

Punkt mocujący AOW BLACK – czarny, do przyspawania

ZAP AOWB06
STALIMET

Uchylny punkt mocujący do przyspawania, klasa 8, WLL od 1,12 do 20 t. Wersja bez lakieru – gotowa do spawania i malowania razem z konstrukcją.

Wybierz typ
10,00 zł
Netto
12,30 zł Brutto
Ilość



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Opis

Punkt mocujący do przyspawania – wersja czarna, bez lakieru

  • Uchylny punkt mocujący do przyspawania, klasa 8.
  • Wersja czarna, bez powłoki lakierniczej (stal surowa) – można spawać od razu, bez usuwania lakieru, a po montażu pomalować razem z całą konstrukcją w jej kolorze.
  • Ogniwo wykonane ze stali stopowej, korpus ze stali węglowej.
  • Posiada sprężynę blokującą opadanie ogniwa.
  • Współczynnik bezpieczeństwa: 4:1.
  • Do przyspawania na częściach maszyn.
  • Służy do podczepiania haków oraz do mocowania lub podnoszenia.
  • Cechowanie: DOR, typ, klasa, numer partii, znak producenta, znak CE.

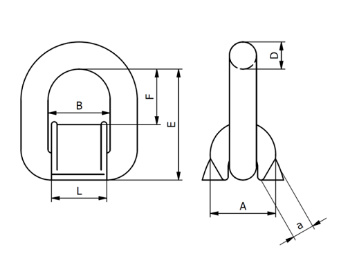

wymiary punktu mocującego do przyspawania

TYP

WLL

[t]

E

[mm]

D

[mm]

F

[mm]

B

[mm]

A

[mm]

L

[mm]

Masa

[kg]

Spoina a min

[mm]

6

1,12

67

13,5

35

40

38

37

0,4

10

8

2

73

14,5

40,5

41

40

38

0,49

12

10

3,15

80

18

40

46

43

44

0,71

14

13

5,3

95

22,5

50

54,5

60

49

1,44

18

16

8

120

27

62

68,5

70

67

2,43

22

22

15

155

35

78

96

89

88

5,62

30

25

20

255

47

86

148

125

123

14,9

35

WLL – dopuszczalne obciążenie robocze.

Współczynnik nośności w zależności od sposobu mocowania

Sposób mocowania

mocowanie za pomocą jednego punktu

mocowanie za pomocą dwóch punktów

mocowanie za pomocą dwóch punktów i zawiesia dwucięgnowego

mocowanie za pomocą 3 lub 4 punktów i zawiesia 3- lub 4-cięgnowego

Ilość cięgien

1

2

2

3 i 4

Kąt pochylenia cięgna

0°

0°

0°-45°

45°-60°

0°-45°

45°-60°

Współczynnik nośności

1

2

1,4

1

2,1

1,5

Uwaga:

Element, do którego będą przyspawane uchwyty, powinien być sprawdzony pod względem wytrzymałości na dane obciążenie.

Szczegóły produktu
ZAP AOWB06
Załączniki
Pliki do pobrania
AOW - INSTRUKCJA

Instrukcja użytkowania uchwytu do przyspawania typu AOW kl. 8 - kliknij na linku by pobrać pdf (napisany wersalikami) lub poniżej (Pliki do pobrania).

Pliki do pobrania (429.4KB)
