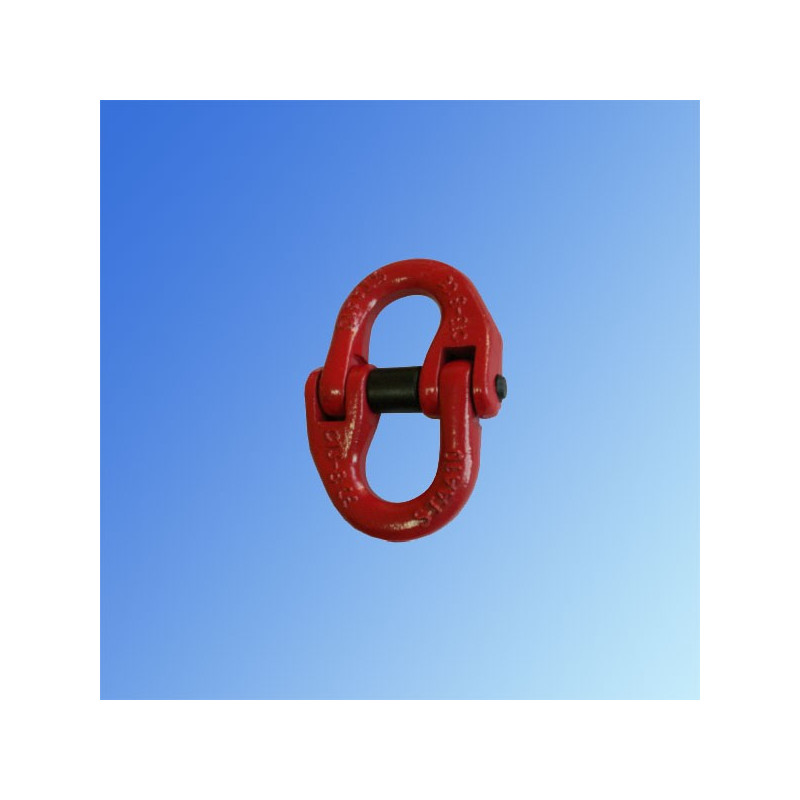

Ogniwo C przeznaczone do połączeń łańcucha z elementami zawiesia. Klasa 8. Typoszereg udźwigu w zakresie 1,12t ÷ 21,2t. Pełne wymiary i typoszereg podane w tabeli.

Wybierz udźwig
10,40 zł
Netto
12,79 zł Brutto
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

Złączki C - ogniwo łączące


Przeznaczone do połączeń takich elementów jak:

1. ogniwo główne – łańcuch

2. łańcuch – łańcuch

3. łańcuch – hak z uchem

Liczba w symbolu określa Ø łańcucha do którego złączka pasuje .

Ogniwo łączące C rys.



Typ

WLL
[t]

MBL
[kIM]

E
mm

B
mm

G
mm

C
mm

S
mm

D
mm

kg/szt

C 06-8

1,12

43,9

42

37

16

8,5

11,5

8

0,10

C 08-8

2,0

78,5

59

54

20

10

13,5

9,5

0,15

C 10-8

3,15

124,0

71

66

28

12

18

12

0,3

C 13-8

5,3

208,0

88

80

30

15

22

14

0,55

C 16-8

8,0

314,0

105

100

36

19

29

18

1,05

C 22-8

15,0

-

139

141

51

27

41

28

3,10
C 26-8 21,2 - 158 161 57 31 50 30 4,50



WLL – Dopuszczalne obciążenie robocze

MBL – Minimalna siła zrywająca



- lakierowane

- współczynnik bezpieczeństwa : 4:1

- cechowany : typ; klasa; nr partii; znak producenta; znak CE



Szczegóły produktu
ZAŁ C
Załączniki
Pliki do pobrania
OGNIWO ZAWIESIOWE INSTRUKCJA

Instrukcja użytkowania ogniw zawiesiowych - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik w formacie pdf.
