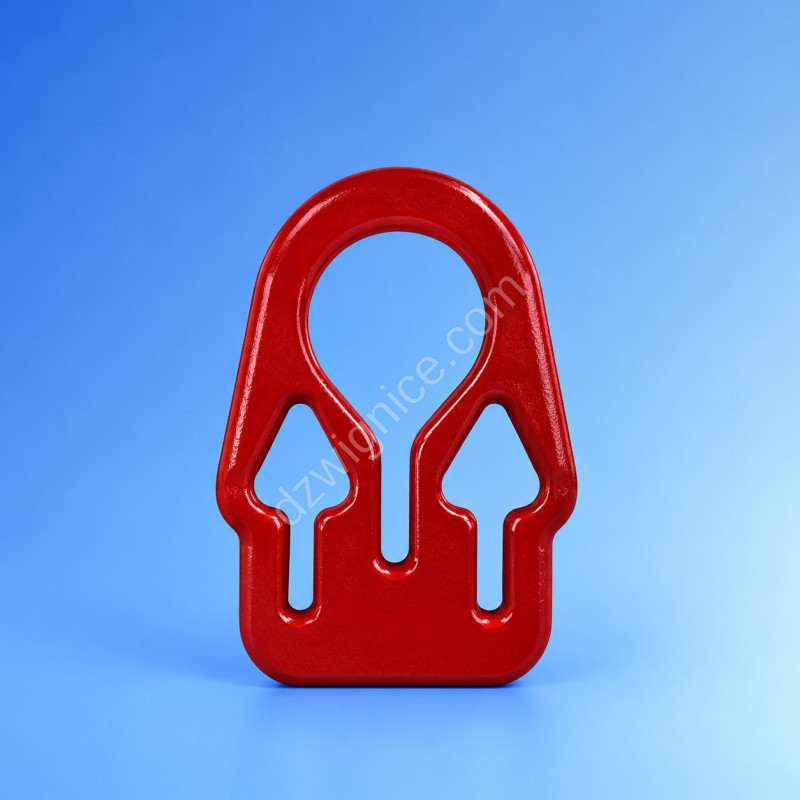

Ogniwo skracające DAS klasy 8 wg PN-EN 1677-4

ZAO DAS08
STALIMET

Ogniwo skracające klasy 8 do zawiesi łańcuchowych 1- i 2-cięgnowych, na łańcuch 7 (8) i 10 mm. Wymiary i DOR w tabeli.

Wybierz typ
31,70 zł
Netto
38,99 zł Brutto
Ilość



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Opis

DAS - ogniwo skracające klasy 8

  • Wykonane w klasie 8 zgodnie z normą PN-EN 1677-4.
  • Współczynnik bezpieczeństwa: 4:1.
  • Przeznaczone do zawiesi łańcuchowych 1- i 2-cięgnowych.
  • Zabezpieczone antykorozyjnie poprzez lakierowanie proszkowe na kolor czerwony.
  • Cechowanie: typ, klasa, numer partii, znak producenta, znak CE.

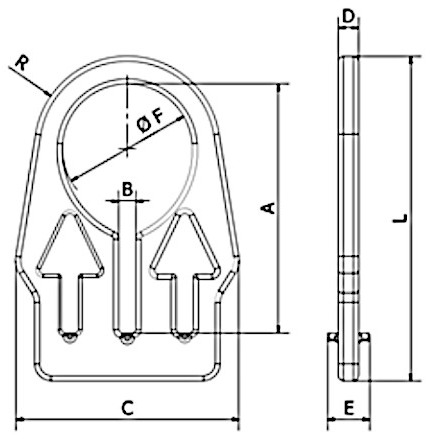

DAS - ogniwo skracające klasy 8 - rysunek wymiarowy

TYP

Rozmiar łańcucha

[mm]

DOR 1 cięgno

[t]

DOR 2 cięgna (maks. 60°)

[t]

E

[mm]

Ø F

[mm]

R

[mm]

D

[mm]

A

[mm]

B

[mm]

C

[mm]

L

[mm]

Masa

[kg]

08-8

7 (8*)

1,5

2,12

25

78,6

56,8

12

151

10

133

196

1,3

10-8

10

3,15

4,25

33

81

69,5

15

148,5

12,5

167

234

1,89

* Dopuszcza się stosowanie z łańcuchem 8 mm przy zachowaniu wartości DOR podanych w tabeli. DOR – dopuszczalne obciążenie robocze.

Redukcja wartości DOR pod wpływem temperatury

Zakres temperatur T

Zredukowana wartość DOR

-40 °C < T ≤ 200 °C

100%

200 °C < T ≤ 300 °C

90%

300 °C < T ≤ 400 °C

75%

T > 400 °C

NIE UŻYWAĆ
Szczegóły produktu
ZAO DAS08
Załączniki
Pliki do pobrania
OGNIWO ZAWIESIOWE INSTRUKCJA

Instrukcja użytkowania ogniw zawiesiowych - kliknij na linku (napisany wersalikami) powyżej, lub poniżej (Pliki do pobrania), by pobrać i zapisać plik w formacie pdf.

Pliki do pobrania (318.83KB)
