Ogniwo łączące CW
  • Ogniwo łączące CW
  • Montaż ogniwa łączącego cw
  • wymiary CW

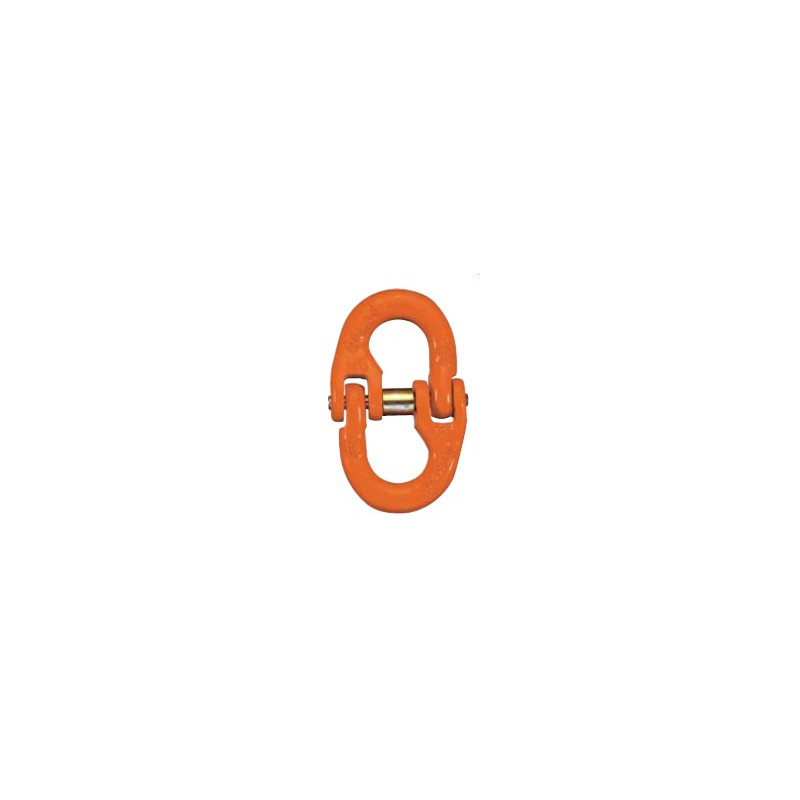

Ogniwo łączące CW

ZAŁ CW5
pewag

Ogniwo CW przeznaczone do połączeń łańcucha z elementami zawiesia. Klasa 10. Typoszereg udźwigu w zakresie 1.0t ÷ 31.5t. Pełne wymiary i typoszereg podane w tabeli.

Wybierz udźwig
74,60 zł
Netto
91,76 zł Brutto
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

Złączki CW - ogniwo łączące


Przeznaczone do połączeń takich elementów jak:

1. ogniwo główne – łańcuch

2. łańcuch – łańcuch

3. łańcuch – hak z uchem

Liczba w symbolu określa Ø łańcucha do którego złączka pasuje .

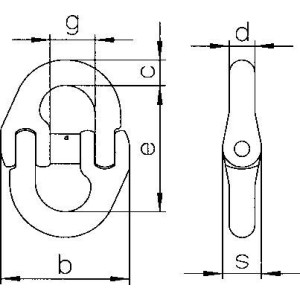

Ogniwo łączące CW rys.



SymbolDOR
[t]		e
[mm]		c
[mm]		s
[mm]		d
[mm]		b
[mm]		g
[mm]		kg/szt
CW 5 1 38 7 9 7 34 13 0,06
CW 6 1,4 44 8 11 8 39 14 0,08
CW 7 1,9 53 10 13 9 46 17 0,14
CW 8 2,5 62 12 14 10 55 19 0,24
CW 10 4 72 15 18 13 64 24,00 0,42
CW 13 6,7 88 20 22 17 79 28,00 0,85
CW 16 10 112 24 29 20 105 34,00 1,90
CW 19 16 126 32 35 25 126 44,00 3,10
CW 22 19 157 36 39 26 148 52,00 4,72
CW 26 26,5 179 40 46 30 175 62,00 6,80
CW 32 40 206 47 56 35 216 80,00 11,36





Szczegóły produktu
ZAŁ CW5
Załączniki
Pliki do pobrania
OGNIWO ZAWIESIOWE INSTRUKCJA

Instrukcja użytkowania ogniw zawiesiowych - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik w formacie pdf.

Pliki do pobrania (318.83KB)
General Product Safety Regulation (UE 2023/988)

Marka: pewag
