Ogniwa łączące CS klasy 10
  • Ogniwa łączące CS klasy 10

Ogniwa łączące CS klasy 10

ZAŁ CS
STALIMET

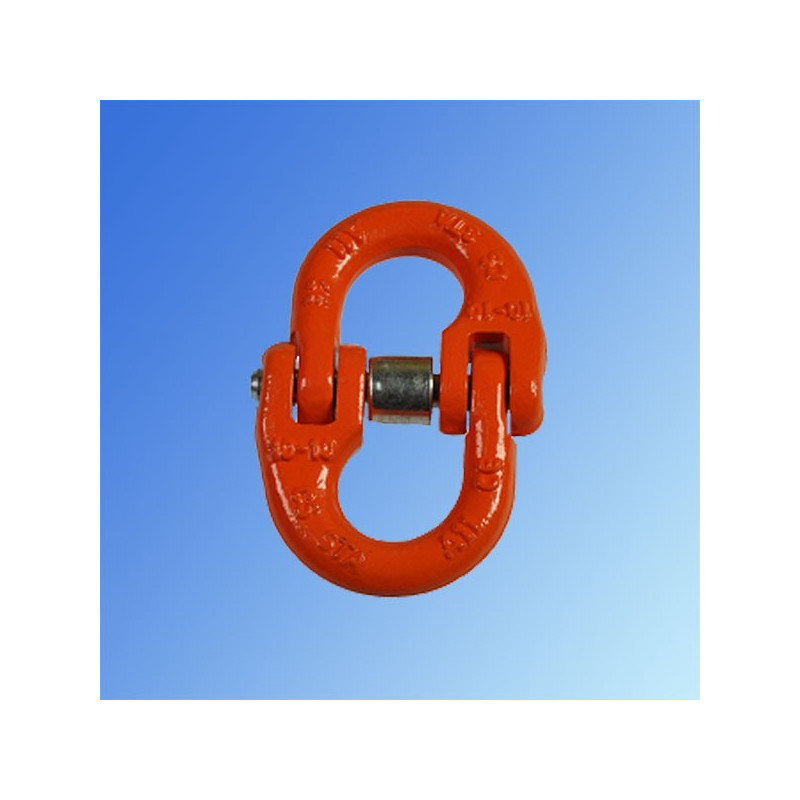

Ogniwo CS przeznaczone do połączeń łańcucha z elementami zawiesia. Klasa 10. Typoszereg udźwigu w zakresie 1,4t ÷ 19,0t. Pełne wymiary i typoszereg podane w tabeli.

Wybierz udźwig
11,40 zł
Netto
14,02 zł Brutto
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

Złączki CS - ogniwo łączące


Przeznaczone do połączeń takich elementów jak:

1. ogniwo główne – łańcuch

2. łańcuch – łańcuch

3. łańcuch – hak z uchem

Liczba w symbolu określa Ø łańcucha do którego złączka pasuje .

Ogniwo łączące CS rys.



Typ

WLL
[t]



MBL
[kN]

E
mm

B
mm

G
mm

C
mm

S
mm

D
mm

kg/szt

CS 6-10

1,4

54,9

45

40

10

7

11

7

0,10

CS 8-10

2,5

98,1

62

54

13

11

14

10

0,20

CS 10-10

4,0

156,9

71

64

17

13

18

13

0,35

CS 13-10

6,7

262,8

92

80

19

16

23

16

0,70

CS 16-10

10

392,2

102

100

23

21

29

20

1,20

CS 19-10

16

627,6

123

118

31

25

35

24

2,10

CS 22-10

19

745,3

134

140

33

27

39

27

3,10

WLL – Dopuszczalne obciążenie robocze

MBL – Minimalna siła zrywająca



- lakierowane

- współczynnik bezpieczeństwa : 4:1

- cechowany : typ; klasa; nr partii; znak producenta; znak CE



Szczegóły produktu
ZAŁ CS
Załączniki
Pliki do pobrania
OGNIWO ZAWIESIOWE INSTRUKCJA

Instrukcja użytkowania ogniw zawiesiowych - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik w formacie pdf.

Pliki do pobrania (318.83KB)
