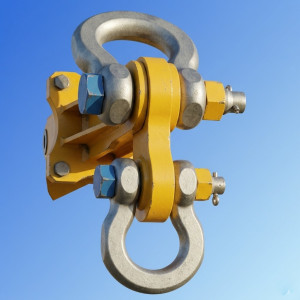

  • człon końcowy z łącznikiem - trawersy rozporowej skręcanej TS

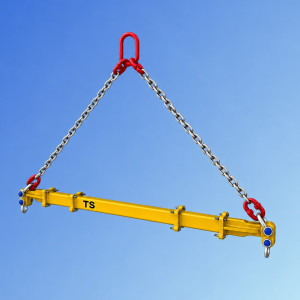

  • Trawersa rozporowa skręcana TS 6
  • Trawersa rozporowa modułowa skręcana TS
  • Trawersa rozporowa modułowa skręcana TS

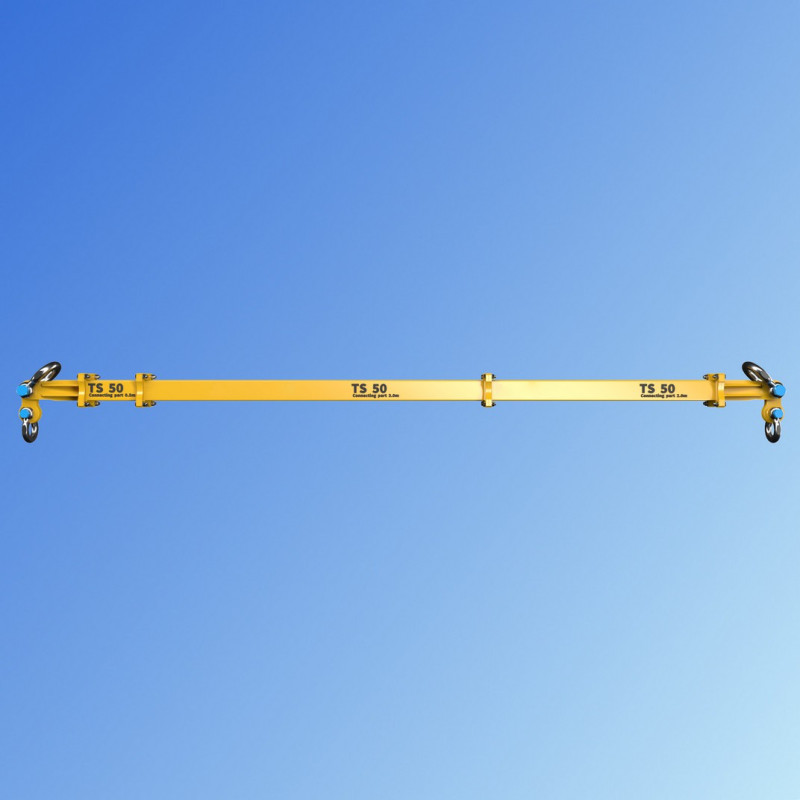

Trawersa rozporowa skręcana TS 50

ZAT TS
MIPROMET

Komplet umożliwia skręcenie trawersy o długości od 1,0 m do 16,0 m ze skokiem co 0,5m.
Udźwig zmienny 50,0t-12,0t zależny od długości trawersy i kąta odchylenia zawiesi.

Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

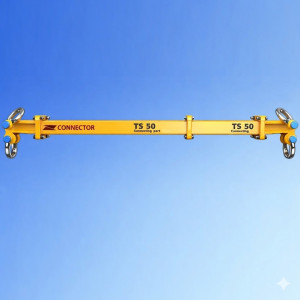

Trawersa rozporowa modułowa skręcana TS 50



  • Belka trawersowa do transportu długich ładunków i innych.
  • Sposób podczepienia trawersy - przeznaczona do współpracy z zawiesiem 2-cięgnowym (maksymalny kąt odchylenia od pionu - 45°).
  • Sposób podczepienia ładunku - szakle na końcach trawersy.
  • Temperatura pracy od -20°C do +100°C.
  • Spełnia przepisy Dyrektywy Maszynowej Rady Unii Europejskiej: 2006/42/WE
  • Wykonana wg. zharmonizowanej normy : PN-EN 13155
  • Cechowanie: znak wytwórcy, znak CE, numer fabryczny, rok produkcji, udźwig, rozmiar, masa.



Trawersa sprzedawana z osprzętem w postaci czterech szakli na modułach krańcowych oraz zestawu śrub łączeniowych.
Rozstaw roboczy regulowany za pomocą zestawienia modułów o różnej długości.
DOR zależy od długości trawersy oraz kąta zawiesia, na którym trawersa jest podwieszona (podany w tabeli).
Maksymalna dozwolona ilość członów łączących pomiędzy członami końcowymi wynosi 5.


* Oferta dotyczy samej trawersy, bez zawiesi.

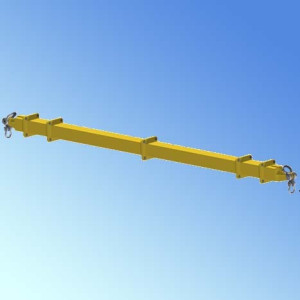

Trawersa rozporowa modułowa skręcana TS

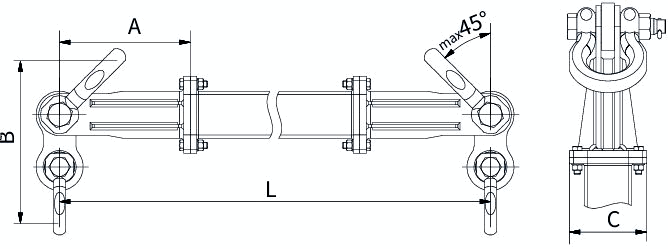

 Tabela wymiarów trawersy

OpisTS 50
Udźwig max 50t
Długość max 16m
Człony łączące

(Maksymalna dozwolona ilość członów łączących
pomiędzy członami końcowymi wynosi 5)		 4,0m (198kg)
3,0m (156kg)
2,0m (113kg)
1,0m (70kg)
0,5m (49kg)
Człony końcowe 2x0,5m (2x53kg)
Łączniki (masa) 2x20kg
Szakle górne 2xBX42.5 (2x32kg)
Szakle dolne 2xBX25 (2x14kg)
Wymiar A [mm] 500
Wymiar B out [mm] 618
Wymiar B int [mm] 579
Wymiar C [mm] 295
Śruby mocujące M24x90
8.8





Tabela nośności i masy własnej trawersy:



TS 50
Długość
[m]		DOR [t]Masa max
[kg]
45°30°
0,5 — — —
1,0 50 50 238
1,5 50 50 287
2,0 50 50 336
2,5 50 50 385
3,0 50 50 434
3,5 50 50 483
4,0 50 50 504
4,5 50 50 525
5,0 50 50 546
5,5 50 50 567
6,0 50 50 588
6,5 50 50 610
7,0 45 50 631
7,5 38 50 653
8,0 35 50 674
8,5 31 50 696
9,0 27 48 717
9,5 24 43 739
10,0 22 38 760
10,5 20 34 781
11,0 18 31 802
11,5 16 28 823
12,0 14 25 844
12,5 13 23 866
13,0 12 21 887
13,5 11 19 909
14,0 10 17 930
14,5 9 16 951
15,0 8 14 971
15,5 7,5 13 994
16,0 7 12 1 015

 DOR - dopuszczalne obciążenie robocze
