Trawersa rozporowa skręcana TS 19

ZAT TS
MIPROMET

Komplet umożliwia skręcenie trawersy o długości od 0,5 m do 9,0 m ze skokiem co 0,5m.
Udźwig zmienny 19,0t-4,5t zależny od długości trawersy i kąta odchylenia zawiesi.

Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

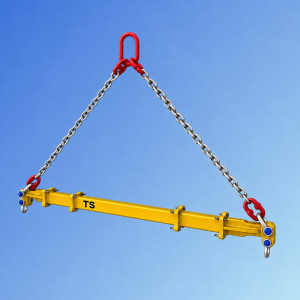

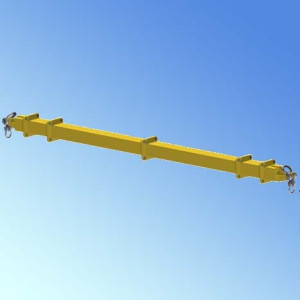

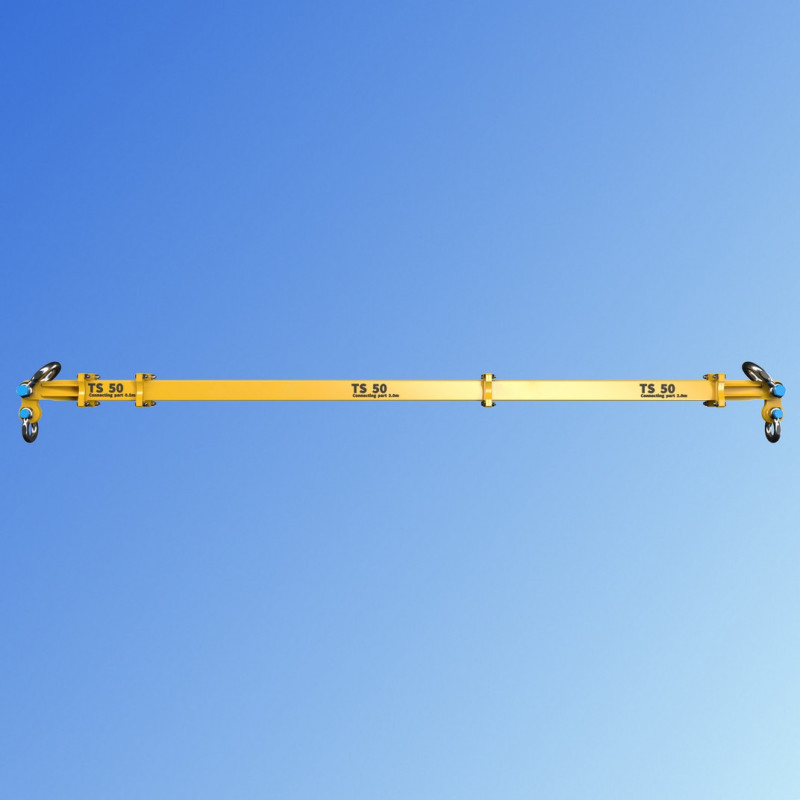

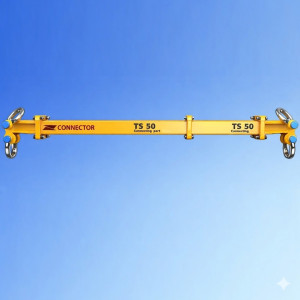

Trawersa rozporowa modułowa skręcana TS 19



  • Belka trawersowa do transportu długich ładunków i innych.
  • Sposób podczepienia trawersy - przeznaczona do współpracy z zawiesiem 2-cięgnowym (maksymalny kąt odchylenia od pionu - 45°).
  • Sposób podczepienia ładunku - szakle na końcach trawersy.
  • Temperatura pracy od -20°C do +100°C.
  • Spełnia przepisy Dyrektywy Maszynowej Rady Unii Europejskiej: 2006/42/WE
  • Wykonana wg. zharmonizowanej normy : PN-EN 13155
  • Cechowanie: znak wytwórcy, znak CE, numer fabryczny, rok produkcji, udźwig, rozmiar, masa.



Trawersa sprzedawana z osprzętem w postaci czterech szakli na modułach krańcowych oraz zestawu śrub łączeniowych.
Rozstaw roboczy regulowany za pomocą zestawienia modułów o różnej długości.
DOR zależy od długości trawersy oraz kąta zawiesia, na którym trawersa jest podwieszona  (podany w tabeli).
Maksymalna dozwolona ilość członów łączących pomiędzy członami końcowymi wynosi 5.


* Oferta dotyczy samej trawersy, bez zawiesi.



Trawersa rozporowa modułowa skręcana TS

 Tabela wymiarów trawersy

OpisTS 19
Udźwig max 19t
Długość max 9m

Człony łączące

(Maksymalna dozwolona ilość członów łączących
pomiędzy członami końcowymi wynosi 5)		 4,0m (65kg)
3,0m (50kg)
2,0m (35,5kg)
1,0m (21kg)
0,5m (13,5kg)
0,25m (10kg)

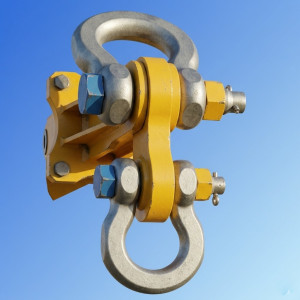

Człony końcowe 2x0,25m (2x9,5kg)
Łączniki (masa) 2x5kg
Szakle górne 2xBX17 (2x9kg)
Szakle dolne 2xBX9.5 (2x3,5kg)
Wymiar A [mm] 250
Wymiar B out [mm] 404
Wymiar B int [mm] 378
Wymiar C [mm] 178
Śruby mocujące M16x65
8.8





Tabela nośności i masy własnej trawersy:



TS 19
Długość
[m]		DOR [t]Masa max
[kg]
45°30°
0,5 19 19 54
1,0 19 19 74
1,5 19 19 94
2,0 19 19 108
2,5 19 19 115
3,0 19 19 122
3,5 19 19 129
4,0 15 19 137
4,5 12 19 144
5,0 10 17 152
5,5 8 14 159
6,0 7 12 166
6,5 5,5 10 174
7,0 5 8 181
7,5 4 7 188
8,0 3,5 6 195
8,5 3 5 203
9,0 2,5 4,5 210

 DOR - dopuszczalne obciążenie robocze

Szczegóły produktu
ZAT TS
General Product Safety Regulation (UE 2023/988)

Marka: MIPROMET

16 innych produktów w tej samej kategorii:
Trawers TR A-M 0,5t

Indeks: ZT TRA-M010.010

Marka: MIPROMET

Trawers TR A-M 1t

Trawers o udźwigu WLL=1000kg i stałej długości. Belka trawersowa zakończona hakami i podczepiana na uchu haka.  Długości belki trawersowej podano w tabeli.
1 458,00 zł netto
1 793,34 zł brutto
Zobacz szczegóły Więcej Trawers TR A-M 1t
W magazynie

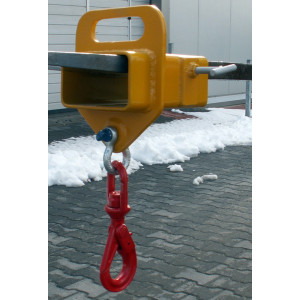

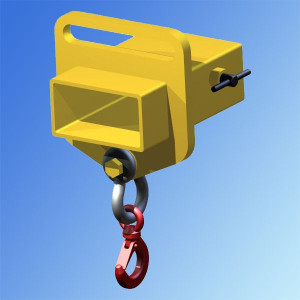

TWJ – Trawersa na widłę wózka widłowego TWJ – Trawersa na widłę wózka widłowego
