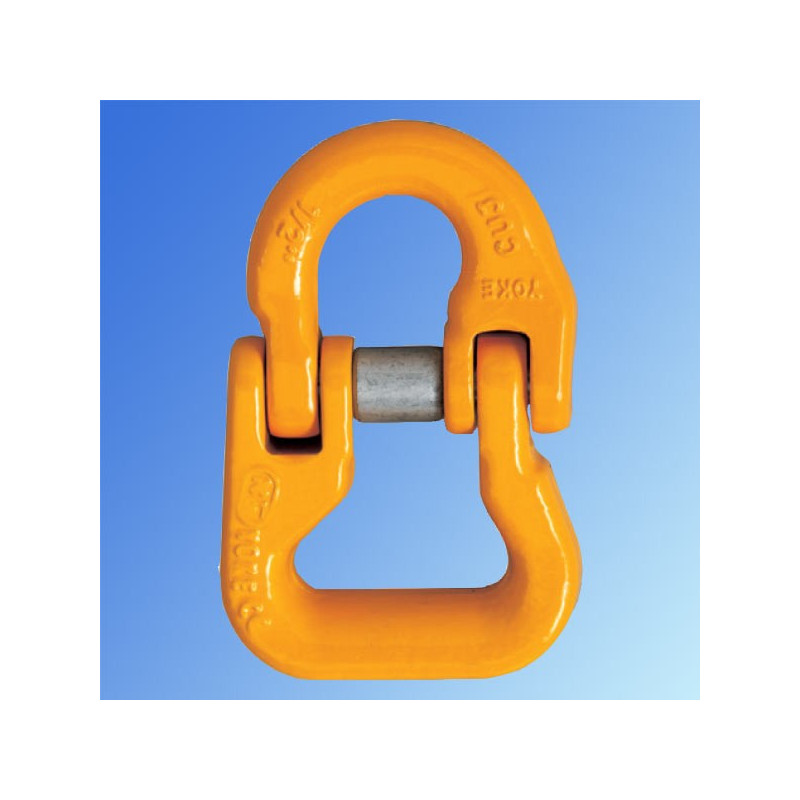

YOKE 8-016 Ogniwo łączące do zawiesi wężowych klasy 8
  • YOKE 8-016 Ogniwo łączące do zawiesi wężowych klasy 8

YOKE 8-016 Ogniwo łączące klasy 8 do zawiesi wężowych

YOKE

Połowa złączki łańcuchowej umożliwia podczepianie haków, ogniw i innych elementów stalowych. Typoszereg udźwigu w zakresie 2.0t ÷ 12.5t. Pełne wymiary i typoszereg podane w tabeli.

Wybierz udźwig
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

YOKE 8-016 Ogniwo łączące do zawiesi wężowych klasy 8

  • wykonane ze stali stopowej
  • posiada trwałe oznaczenia identyfikacyjne : znak producenta, udźwig, rozmiar, numer partii produkcyjnej oraz znak CE
  • posiada współczynnik bezpieczeństwa 4 : 1
  • wytrzymuje obciążenie próbne 2,5 x WLL
  • wytrzymuje 20.000 cykli przy obciążeniu 1,5  x WLL
  • poddane w 100% na wykrywalność pęknięć metodą Magnaflux

YOKE 8-016 Ogniwo łączące do zawiesi wężowych klasy 8

Numer

katalogowy

WLL
 [t]

MBL
 [kN]

A
mm

B
mm

D
mm

K
mm

W
mm

kg/szt

8-016-07

2,0

78,5

18

22

9

62

40

0,3

8-016-10

3,15

123,6

25

26

11

78

47

0,6

8-016-13

5,3

207,9

30

35

16

95

53

1,1

8-016-16

8,0

313,9

36

38

19

115

67

2,0

8-016-20

12,5

490,5

42

46

22

132

80

3,2



WLL – Dopuszczalne obciążenie robocze
MBL – Minimalna siła zrywająca

Wycofane ze sprzedaży, niniejsza karta katalogowa służy jako pomoc przy dobraniu zamiennika

Szczegóły produktu
Załączniki
Pliki do pobrania
OGNIWO ZAWIESIOWE INSTRUKCJA

Instrukcja użytkowania ogniw zawiesiowych - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik w formacie pdf.

Pliki do pobrania (318.83KB)
