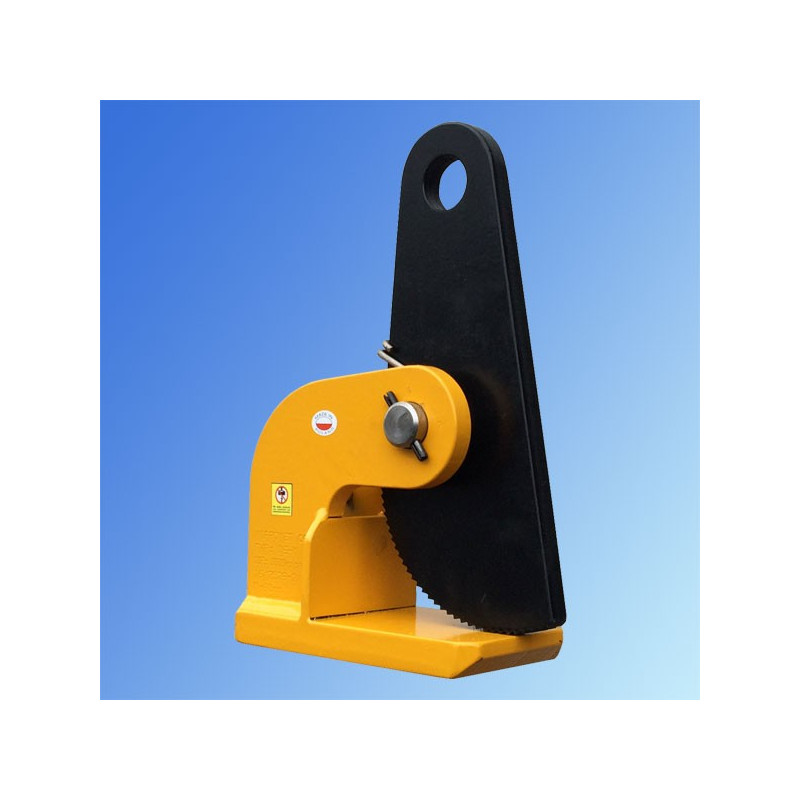

DE-CL – uchwyt do przenoszenia blach w pozycji poziomej
Służy do podnoszenia pojedyńczych arkuszy blach lub konstrukcji w pozycji poziomej
Stosować dla twardości materiału poniżej 37 HRC
Minimalne obciążenie 10% WLL
Transportowana blacha powinna być wystarczająco sztywna
Posiadają mechanizm wstępnego docisku szczęk
Uchwyt przeznaczony jest do pracy w parach
Uchwyty mogą być zamontowane na zawiesiu dwucięgnowym lub podczepione do trawersy w taki sposób, aby zachowane były dopuszczalne kąty odchylenia cięgien
Długie arkusze mogą wymagać zastosowania większej ilości par uchwytów.
Spełnia przepisy dyrektywy maszynowej: 2006/42/WE
Wykonany wg zharmonizowanej normy: PN-EN 13155
Cechowanie: znak wytwórcy, znak CE, udźwig, zakres chwytania, numer fabryczny, rok produkcji.
KOD
Dopuszczalne
obciążenie robocze/parę* [kg]
Zakres
chwytania H [mm]
DE-CL 2,0
2 000
0-100
DE-CL 3,0
3 000
0-100
DE-CL 5,0
5 000
0-100
DE-CL 12,0
12 000
0-100
* Jednostka sprzedaży - sztuka
KOD
WLL/parę [kg]
Zakres chwytania M [mm]
Wymiary [mm]
Masa [kg]
K
Hmax
I
L
C
D
F
DE-CL 2.0
2 000
0-100
120
350
100
191
30,5
20
15
10
DE-CL 3.0
3 000
0-100
120
355
100
191
30,5
20
16
11,5
DE-CL 5.0
5 000
0-100
140
385
150
221
30,5
20
20
18
DE-CL 12.0
12 000
0-100
140
437
180
240
30,5
19
30
36
Udźwig należy odpowiednio zredukować w zależności od kątów pracy zawiesia.
