Zawiesie łańcuchowe dwucięgnowe zakończone hakami DOR 1,4T

Indeks: ZZ2ZŁA 14001016

Marka: STALIMET

Zawiesia łańcuchowe 2-cięgnowe zakończone hakami DOR 14t

Zawiesia łańcuchowe dwucięgnowe zakończone hakami o udźwigu 14t. Zakres temperatury pracy od -40°C do +200°C. Współczynnik bezpieczeństwa wynosi 4:1 (obciążenie zrywające). Klasa 10, łańcuch 16x48.
913,10 zł netto
1 123,11 zł brutto
Zobacz szczegóły Więcej Zawiesia łańcuchowe 2-cięgnowe zakończone hakami DOR 14t
Zakończone hakiem DOR 26,5T

Indeks: ZZ3ZŁA 08001010

Marka: STALIMET

Zawiesia łańcuchowe 3-cięgnowe zakończone hakami DOR 8,0t

Zawiesia łańcuchowe trzycięgnowe zakończone hakami o udźwigu 8t. Zakres temperatury pracy od -40°C do +200°C. Współczynnik bezpieczeństwa wynosi 4:1 (obciążenie zrywające). Klasa 10, łańcuch 10x30.
552,60 zł netto
679,70 zł brutto
Zobacz szczegóły Więcej Zawiesia łańcuchowe 3-cięgnowe zakończone hakami DOR 8,0t
Zawiesia łańcuchowe zakończone hakami DOR 4T 4-cięgnowe

Indeks: ZZ4ZŁA 04001007

Marka: pewag

Zawiesia łańcuchowe 4-cięgnowe zakończone hakami DOR 4,0t

Zawiesia łańcuchowe czterocięgnowe o udźwigu 4t zakończone hakami. Zakres temperatury pracy od -40°C do +200°C. Współczynnik bezpieczeństwa wynosi 4:1 (obciążenie zrywające). Klasa 10, łańcuch 7x21.
939,20 zł netto
1 155,22 zł brutto
Zobacz szczegóły Więcej Zawiesia łańcuchowe 4-cięgnowe zakończone hakami DOR 4,0t
Najczęściej Kupowane
Wszystkie bestsellery

  • Chwytaki i uchwyty, trawersy, zawiesia

    Chwytaki i uchwyty, trawersy, zawiesia

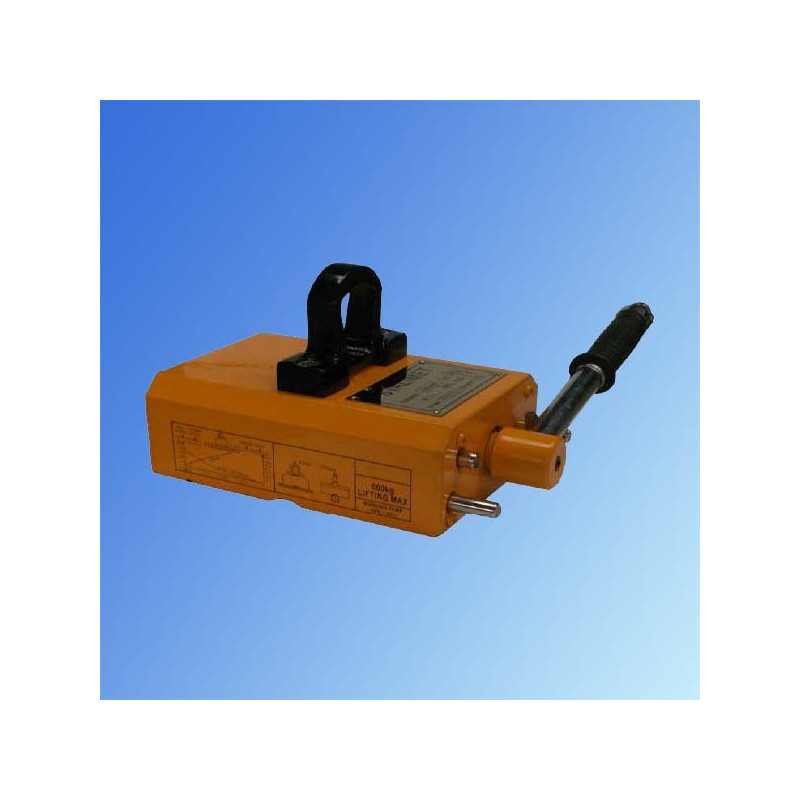

Uchwyt magnetyczny z magnesem stałym PKS
  • Uchwyt magnetyczny z magnesem stałym PKS
  • Uchwyt magnetyczny z magnesem stałym PKS

Uchwyt magnetyczny z magnesem stałym PKS

ZUMPKS
STALIMET

Zakres udźwigów chwytaka WLL: 0,6t ÷ 2t. Spełnia wymagania Dyrektywy Maszynowej. Dane techniczne chwytaków w tabeli.

Wybierz udźwig
2 090,00 zł
Netto
2 570,70 zł Brutto
Ilość



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Opis

 Chwytaki magnetyczne z magnesem stałym - typ PKS



TypWLL (t) Maksymalna siła odrywająca
(kg)		Wymiary (mm)Masa własna
(kg)
BLHR
PKS 0,6 0,6 0,2 1800 162 234 74 220 21
PKS 1,0 1,0 0,3 3000 190 302 87 265 37,5
PKS 2,0 2,0 0,6 6000 231 441 107 380 77

PKS – Chwytak magnetyczny z magnesem stałym rys. mocowania

TYPWymiary (mm)
LMNWHJ
PKS 0,3 96 37 43 36 66 25
PKS 0,6 120 47 54 40 84 33
PKS 1,0 140 54 62 44 94 36
PKS 2,0 160 62 67 48 104 43

REDUKCJA UDŹWIGU:

WLL podane w tabelce zakłada że współczynniki ładunku umożliwiają podniesienie 100% jego wartości. Kilka współczynników ma wpływ na określenie dopuszczalnego obciążenia roboczego (WLL). Przed rozpoczęciem podnoszenia należy określić wartość WLL w zależności od grubości elementu oraz chropowatości powieszchni elementu. Poniżej wykresy umożliwiają określenie współczyników w zależności od grubości podnoszonych elementów oraz ich chropowatości (wielkość szczeliny powietrznej powstałej na skutek chropowatości). Iloczyn tych dwóch współczynników to podstawa dla wyliczenia WLL (DOR) dla konkretnego przypadku.


redukcja DOR uchwytu PKS





Po dokonaniu szacunku DOR w zależności od grubości elementu oraz szczeliny powietrznej, stosujemy współczynnik materiałowy. Odniesieniem jest stal nisko-węglowa, dla której określone są podstawowe wartości DOR i współczynnik wynosi 1. Poniżej przedstawione są redukcje wartości DOR w zależności od tego współczynnika.



Materiał Redukcja WLL
Stal nisko-węglowa 100%
Stal średnio-węglowa  95%
Stal wysoko-węglowa 90%
Stal nisko-stopowa 75%
Odlane żelazo 50%



Przykładowo:

Chcemy podnieść chwytakiem PKS 1,0 (PML-10):
•- blachę o grubości 30 mm – współczynnik redukcji = 0,75.
•- o chropowatości powierzchni tworzącej szczelinę powietrzną równą 0,53 mm – współczynnik redukcji = 0,5.
• - wykonaną ze stali wysokowęglowej – współczynnik redukcji = 0,9.
• - jest to element płaski, a więc wyjściowa wartość WLL dla tego chwytaka wynosi 1000 kg.

Obliczona wartość WLL = 1000 * 0,75 * 0,5 * 0,9 = 337,5 kg
Wniosek: W tej sytuacji chwytakiem możemy podnieść maksymalnie 337,5 kg blachy.

Szczegóły produktu
ZUMPKS
9 innych produktów w tej samej kategorii:
chwytak magnetyczny PKT chwytak magnetyczny PKT

Indeks: ZUMPKT010

Marka: STALIMET

Chwytak magnetyczny PKT

PKT1 – Chwytak magnetyczny z magnesem stałym Służy do podnoszenia elementów stalowych w pozycji poziomej. WLL : 0.1t-2.0tSpełnia przepisy dyrektywy maszynowej. Dane katalogowe w tabeli.
576,00 zł netto
708,48 zł brutto
Więcej Chwytak magnetyczny PKT
