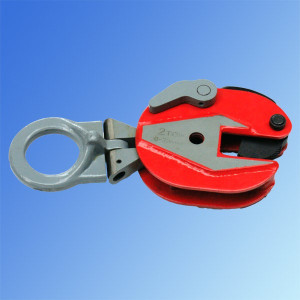

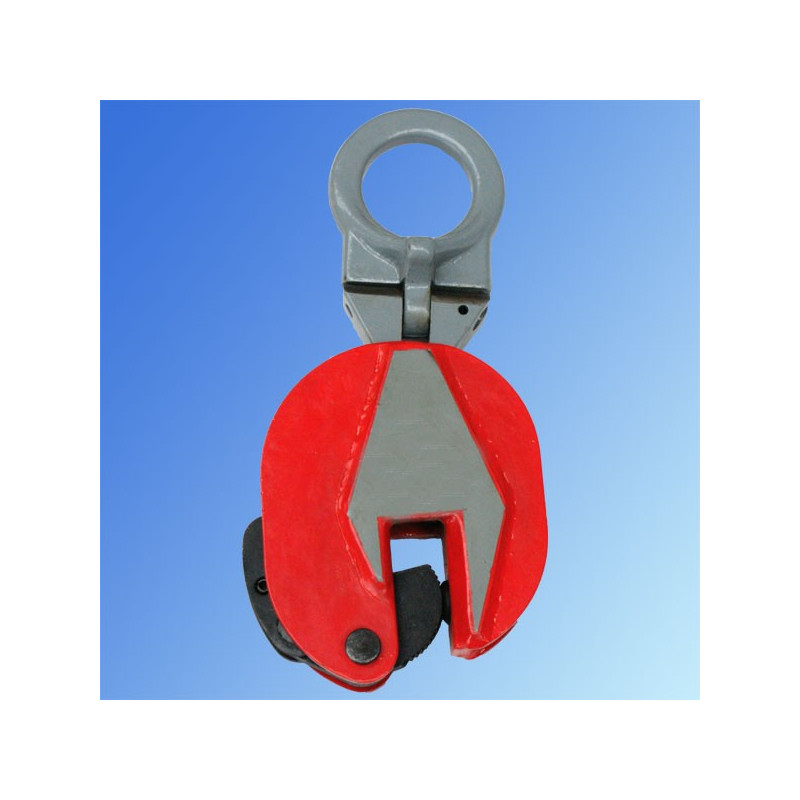

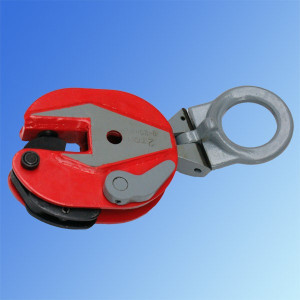

KRA – Uchwyt przegubowy do przenoszenia blach w pozycji pionowej
Przeznaczenie : Służy do podnoszenia pojedynczych arkuszy blach w pozycji pionowej, wyposażenie w przegub umożliwia zginanie ucha w dwóch płaszczyznach.
Stosować dla twardości materiału poniżej 20 HRC
Spełnia przepisy Dyrektywy Maszynowej
Wykonany wg zharmonizowanej normy : PN-EN 13155
Cechowany :
- znak wytwórcy
- znak CE
- udźwig
- zakres chwytania
- nr fabryczny
- rok produkcji
|
KOD |
WLL |
Zakres chwytania |
Wymiary (mm) |
Masa | ||||
|---|---|---|---|---|---|---|---|---|
|
H |
W |
B |
G |
F |
| |||
|
KRA 0,5 |
0,5 |
0 – 15 |
212 |
103 |
36 |
30 |
10 |
1,9 |
|
KRA 1,0 |
1,0 |
0 – 20 |
294 |
138 |
50 |
48 |
12 |
4,6 |
|
KRA 2,0 |
2,0 |
0 – 25 |
370 |
164 |
52 |
68 |
16 |
7,4 |
|
KRA 3,0 |
3,0 |
0 – 35 |
418 |
193 |
78 |
74 |
20 |
8,4 |
|
KRA 5,0 |
5,0 |
0 – 52 |
450 |
240 |
105 |
80 |
22 |
24 |
|
KRA 8,0 |
8,0 |
0 – 45 |
620 |
290 |
100 |
84 |
25 |
35,3 |
|
KRA 12,0 |
12,0 |
50 – 90 |
730 |
410 |
112 |
80 |
25 |
57,1 |
Poniżej przedstawiony jest schemat obciążeniowy uchwytu i redukcje wartości dopuszczalnego obciążenia roboczego (WLL) jakie należy zastosować przy kątowym obciążaniu ucha przegubowego.
Instrukcja użytkowania uchwytu typu KRA - kliknij na linku (napisany wersalikami) powyżej by pobrać plik pdf z instrukcją.
