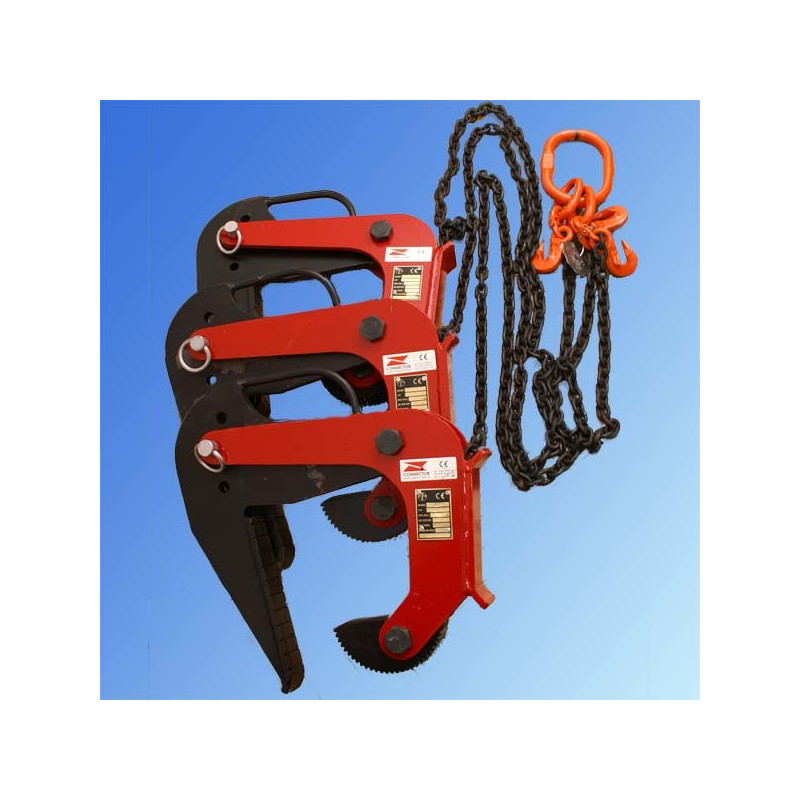

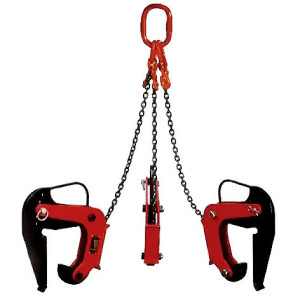

Uchwyty GDA przeznaczone są do prac transportowych i montażowych związanych podnoszeniem kręgu betonowego w jego osi. Zapewniają bezpieczny, łatwy samoczynny uchwyt kręgu podczas jego podnoszenia. Komplet stanowią trzy uchwyty współpracujące z zawiesiem łańcuchowym. Udźwig zawiesia 2.1t, 3.0t i 4.0t. Zakresy podano w tabeli.

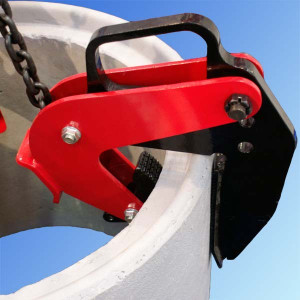

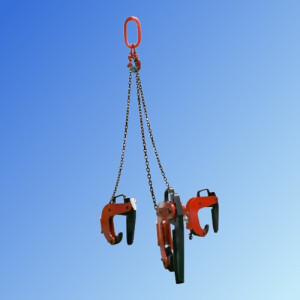

Uchwyty te znajdują zastosowanie w pracach wszędzie tam gdzie są kręgi betonowe. Umożliwiają bezpieczne i samozaciskowe uchwycenie kręgu betonowego podczas prac montażowych z nim związanych. Proste w użyciu do wszelkich prac związanych z przemieszczaniem i układaniem kręgu, studni, dennicy. Udźwig kompletu wg. tabeli. W komplecie są trzy uchwyty na zawiesiu łańcuchowym wyposażonym w haki skracające.
Dobrać komplet należy na podstawie parametrów opisujących krąg w tabeli: udźwig (WLL), zakres grubości ścianki kręgu (Z) jak i jego średnica (Ø).
Przy obracaniu kregów wzdłuż ich osi stosować łącznie z hakiem obrotowym (patrz akcesoria). Rękojeści na każdym z trzech uchwytów służą do zakładania lub zdejmowania zacisków oraz ułatwiają precyzyjne manewrowanie ładunkiem. Do użytkowania wyłącznie w zestawach potrójnych wraz z zawiesiami łańcuchowymi
Przeznaczenie : Służy do bezpiecznego podnoszenia kręgów betonowych, betonowych rur i kręgów studziennych o przekroju okrągłym w pozycji pionowej. Do montażu studzienek rewizyjnych na rurociągach kanalizacyjnych
TYP
WLL (t)
Wymiary w mm
Masa (kg)
Zakres chwytania Z
Ø
L
A
B
C
W
E min
H
D
GDA 2,1
2,1
40 – 120
2500
2000
160
90
22
360
220
420
50
53
GDA 3,0
3,0
50 – 180
2500
2000
160
90
23
470
275
470
65
78
GDA 4,0
4,0
90 - 220
3000
2500
160
90
23
470
275
480
65
90
Uchwyty są sprzedawane w kompletach z zawiesiem (cena za komplet).
Lekki komplet (34kg lub 37kg) trzech chwytaków GDA z zawiesiem łańcuchowym o udźwigu 1.5t lub 1.6t, przeznaczony do prac związanych z podnoszeniem kręgu betonowego o grubości ścianki 40÷120mm lub 40÷140mm. Zapewniają samoczynny uchwyt kręgu podczas jego podnoszenia. Wymiary w tabeli.
Pojedyncze uchwyty GDA bez zawiesia. Wyłącznie do użytkowania w zestawach potrójnych wraz z zawiesiami łańcuchowym. Uchwyty GDA przeznaczone są do prac transportowych i montażowych związanych podnoszeniem kręgu betonowego w jego osi.
Uchwyty UB przeznaczone są do przemieszczania kręgów betonowych. Zastosowanie do prac budowlanych, montażu studzienek jak również ich rozładunku i załadunku. Komplet o udźwigu 3t stanowią trzy uchwyty, które współpracują z zawiesiem linowym.
Uchwyty przeznaczone są do transportu, podnoszenia i układania kręgów i rur betonowych w pozycji poziomej. Udźwig 1.5t (l=750-1500mm), 3.5t (l=1000-2000mm), 3.6t (l=2000-3100), 4.15t (l=1300-2600) i 5t.
Uchwyty UBX przeznaczone są do podnoszenia i transportu pionowego kręgów betonowych w ich osi. Proste i bezpieczne w użyciu podczas wszelkich prac związanych z przemieszczaniem kręgów. Komplet stanowią trzy uchwyty. Więcej danych w tabeli.
Do obracania ładunku na zawiesiach podczas montażu WLL=3.15t, ogniwo 70x130mm. Zapobiega on skręcaniu i uszkadzaniu zawiesia. Z łożyskiem kulkowym.
