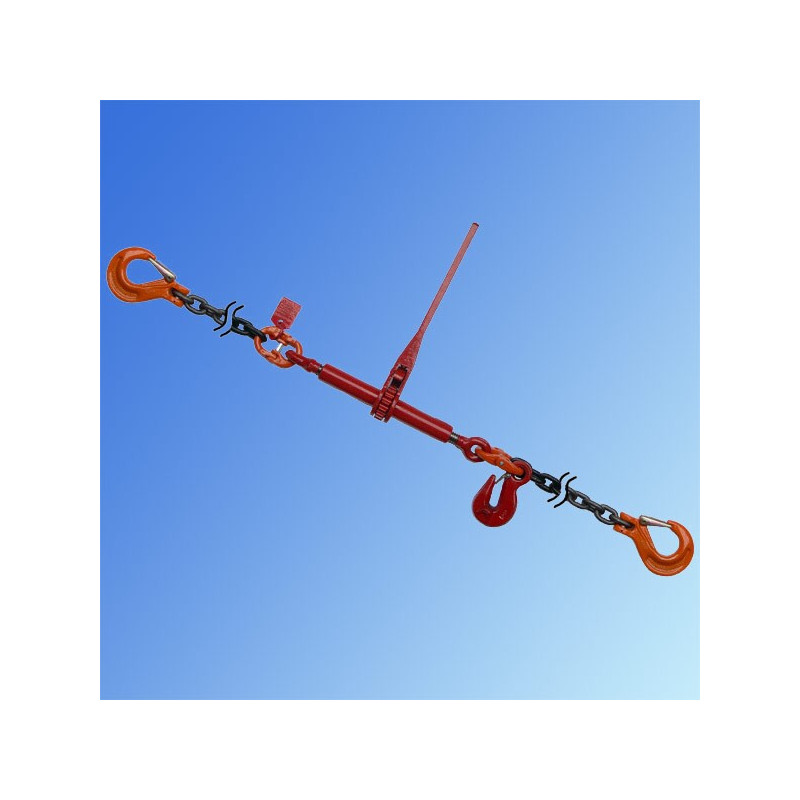

ZRS 16-8 odciągi łańcuchowe jednoczęściowe wg PN-EN 12195-3
- wykonane wg PN-EN 12195-3. - odciągi trwale oznaczone wybitym na tabliczce znamionowej: znakiem producenta, nr fabrycznym, długością, zdolnością mocowania, nominalną siłą napięcia.
Dopuszczalna waga transportowanych pojazdów na naczepach przy użyciu 4 szt. odciągów o zdolności mocowania 160kN wynosi: kołowych 34,8t a gąsienicowych 50,8t.
Typ
Zdolność mocowania LC [kN]
Długość napinacza skręconego [mm]
Zasieg napinania [mm]
Nominalna siła napięcia STF [daN]
Szerokość gardzieli haka g1 [mm]
Przybliżona waga [kg/szt.]
ZRS 8-8
40
420
200
1000
27
10
ZRS 10-8
63
420
200
1575
31
14
ZRS 13-8
106
436
240
1590
39
22,4
ZRS 16-8
160
430
210
2400
46
37,7

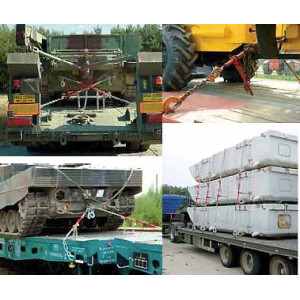

Odciągi łańcuchowe potocznie zwane napinaczami łańcuchowymi są szeroko stosowane w transporcie samochodowym i kolejowym do zabezpieczania ciężkich maszyn i elementów w czasie transportu. Zapewniają: - solidne i bezpieczne zamocowanie ładunku, - długi czas eksploatacji, - odporność na uszkodzenia, przecięcia, przetarcia i zgniecenia, - płynną regulacje długości.
Odciągi łańcuchowe jednoczęściowe o zdolności mocowania LC=63kN. Nominalna siła napięcia STF=1575daN , Siła rozrywająca BF=126kN. Dopuszczalna waga transportowanych pojazdów przy użyciu 4 szt. odciągów o zdolności mocowania 63kN wynosi: kołowych 13,7t a gąsienicowych 20t.
Odciągi łacuchowe wieloczęściowe zwane również napinaczami łańcuchowymi o zdolności mocowania LC=40kN. Nominalna siła napięcia STF=1000daN , Siła rozrywająca BF=80kN.
Odciągi łacuchowe wieloczęściowe zwane również napinaczami łańcuchowymi o zdolności mocowania LC=160kN. Nominalna siła napięcia STF=1610daN , Siła rozrywająca BF=320kN.
Odciągi łańcuchowe jednoczęściowe o zdolności mocowania LC=40kN. Nominalna siła napięcia STF=1000daN , Siła rozrywająca BF=80kN.
Dopuszczalna waga transportowanych pojazdów przy użyciu 4 szt. odciągów o zdolności mocowania 40kN wynosi: kołowych 8,7t a gąsienicowych 12,7t.
Odciągi łacuchowe wieloczęściowe zwane również napinaczami łańcuchowymi o zdolności mocowania LC=63kN. Nominalna siła napięcia STF=1575daN , Siła rozrywająca BF=126kN.
Odciągi łacuchowe wieloczęściowe zwane również napinaczami łańcuchowymi o zdolności mocowania LC=106kN. Nominalna siła napięcia STF=1590daN , Siła rozrywająca BF=212kN.
