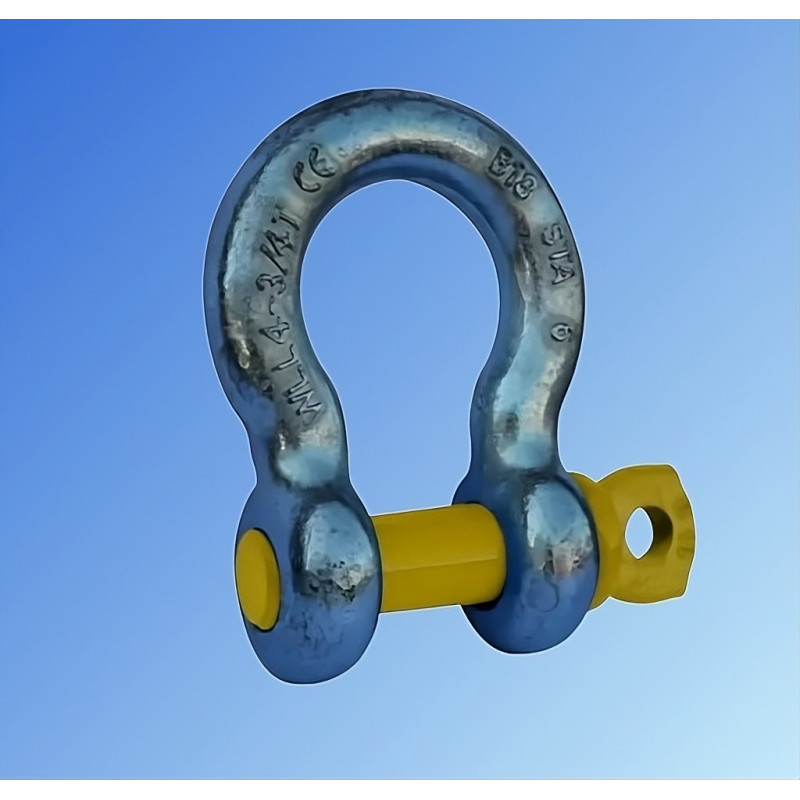

Szakla okrągła kat. 6 typ UBW wg PN-EN 13889
  • Szakla okrągła kat. 6 typ UBW wg PN-EN 13889
  • Szakle okrągłe typ UBW wg PN-EN 13889

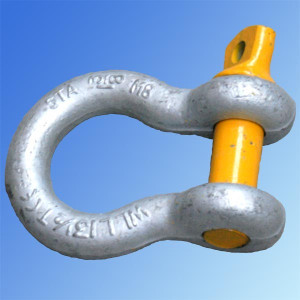

  • Szakla okrągła typ UBW wg PN-EN 13889

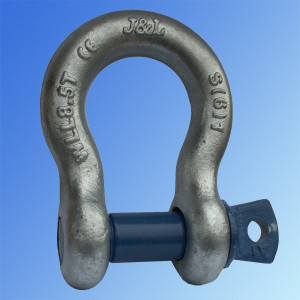

  • Szakle okrągłe kat. 6 typ UBW wg PN-EN 13889

Szakle okrągłe kat. 6 typ UBW wg PN-EN 13889

ZAS UBW0.33
STALIMET

Szakle okrągłe bez zabezpieczenia o udźwigu w zakresie od 0,33t do 55t. Typoszereg i wymiary w tabeli.

Wybierz udźwig
2,40 zł
Netto
2,95 zł Brutto
Ilość

  Polityka bezpieczeństwa

(edytuj w module Customer Reassurance)

  Zasady dostawy

(edytuj w module Customer Reassurance)

  Zasady zwrotu

(edytuj w module Customer Reassurance)

Opis

UBW szakle okrągłe kategorii 6 bez zabezpieczenia wg PN-EN 1388

- ocynkowane , sworzeń lakierowany proszkowo
- współczynnik bezpieczeństwa : 6:1
- obciążona próbnie siłą próbne 2,0 x DOR
- cechowany : WLL; klasa; nr partii; znak producenta; znak CE

Szakle okrągłe kategorii 6 typ UBW wg PN-EN 13889 rys.

DOR / WLL
[t]		H
[mm]		A
[mm]		S
[mm]		D
[mm]		B
[mm]		W
[mm]		Masa
[kg/szt]
0,33 21,6 9,7 15,3 7,2 4,8 14,2 0,014
0,5 28 12 19,8 8,7 6,4 15,5 0,04
0,75 30,5 13,2 21,4 10 8 21 0,085
1 35,5 16 25,8 11,3 9,9 25 0,15
1,5 42 18,2 29 12,8 11,4 27,2 0,2
2 47 21 33,5 15,8 13 31,8 0,3
3,25 59 25,5 42 19 16 39,4 0,59
4,75 71,5 31,7 49 22,5 19,5 46,8 0,98
6,5 83 37 58 25,7 24,6 53,2 1,55
8,5 94 43 68,4 30,5 27 60,5 2,3
9,5 106 46 72,5 32,5 29 67,6 3,22
12 117 51,6 82,2 36 34 75 4,5
13,5 134 57 92,2 41,7 36 84 6,13
17 146 60,5 97,5 42 39 91,5 7,8
25 172 70 125 50 45 107 13
35 196 82,5 146 59,5 61 127 20,4

42,5

217

95

160

65,5

55

134

28,00
55 266 105 184 70,5 79,5 147,7 38,9

WLL – Dopuszczalne obciążenie robocze, MBL – Minimalna siła zrywająca


Materiał : kabłąk i sworzeń wykonane ze o wysokiej wytrzymałości, klasa 6, ulepszana cieplnie.
Współczynnik bezpieczeństwa : Minimalne Obciążenie Niszczące (MBL) = 6 x DOR

Zakres temperatur :
 0°C do +200°C - 100% WLL
-20°C do 0°C - 90% WLL
 200°C do 300°C - 90% WLL
 300°C do 400°C - 75% WLL
Szczegóły produktu
ZAS UBW0.33
Załączniki
Pliki do pobrania
SZAKLA INSTRUKCJA UŻYTKOWANIA

Instrukcja użytkowania szakli podłużnych i okrągłych - kliknij na linku (napisany wersalikami) powyżej by pobrać i zapisać plik pdf.

Pliki do pobrania (531.43KB)
